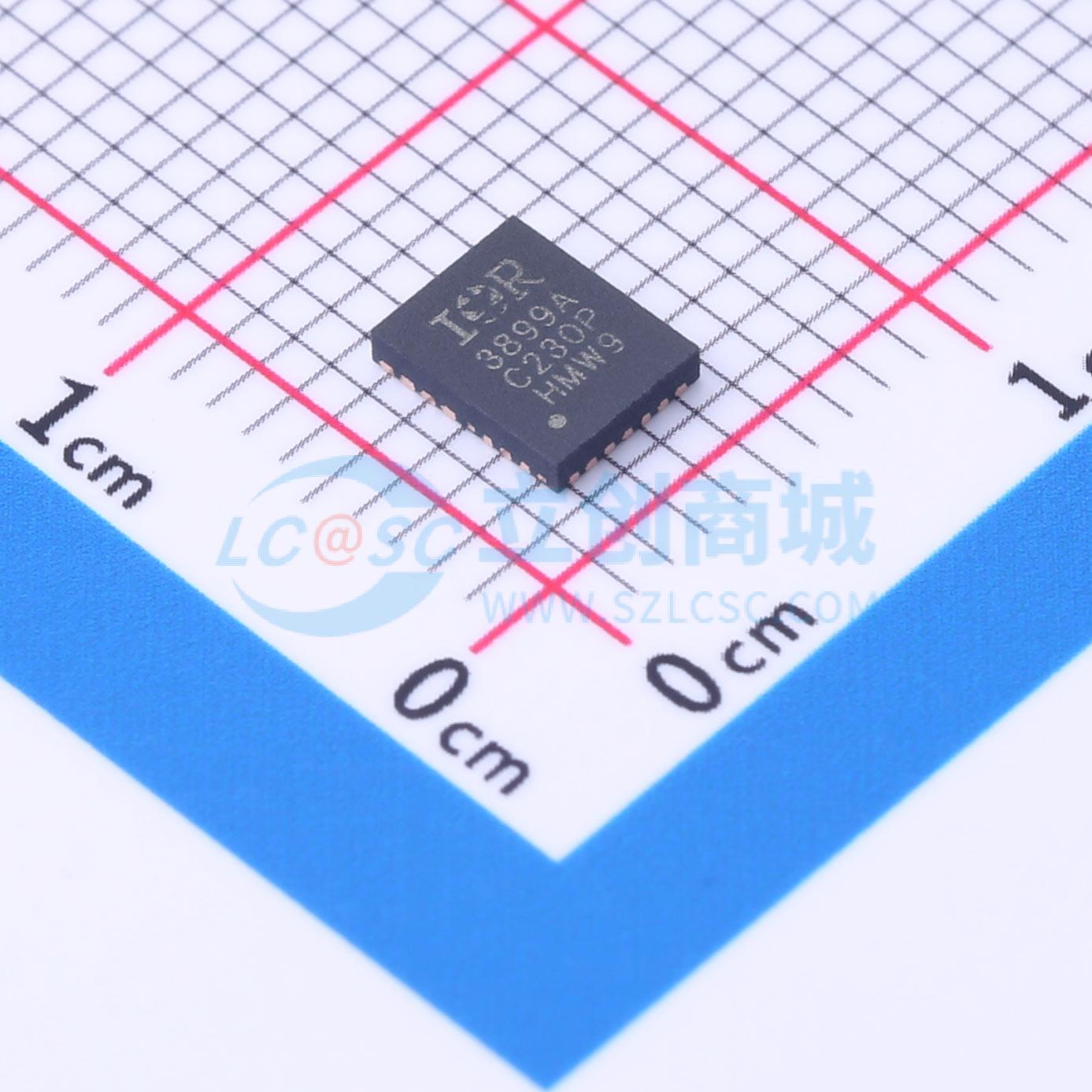

温馨提醒：图片仅供参考，商品以实物为准
IR3899AMTRPBF
降压型 9A 4.5V~17V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款易于使用的全集成式直流-直流降压调节器。板载PWM控制器和集成自举二极管的MOSFET使该调节器占用空间小，可提供高效的功率传输。此外，它采用快速恒定导通时间（COT）控制方案，简化了设计工作并提供快速的控制响应。具有内部低压差稳压器，允许单电源供电。是一款多功能调节器，提供600 kHz至2 MHz的可编程开关频率、两种可选电流限制、强制连续导通模式（FCCM）和二极管仿真模式（DEM）操作。还具备重要的保护功能，如预偏置启动、热补偿电流限制、过压和欠压保护以及热关断，可在故障条件下提供所需的系统级安全保障。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3899AMTRPBF
- 商品编号
- C3093680
- 商品封装
- PQFN-17(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 9A | |
| 开关频率 | 600kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；逐波限流；过流保护；工作状态指示；可调限流；打嗝限流；保护锁死 |
商品概述
IR3899A是一款易于使用的全集成式直流-直流降压稳压器。板载PWM控制器和集成自举二极管的MOSFET使IR3899A成为一种占用空间小的解决方案，可提供高效的功率传输。此外，它采用快速恒定导通时间（COT）控制方案，简化了设计工作并提供快速的控制响应。IR3899A具有内部低压差稳压器，允许单电源供电运行。它是一款多功能稳压器，提供600 kHz至2 MHz的可编程开关频率、两种可选电流限制、强制连续导通模式（FCCM）和二极管仿真模式（DEM）运行。它还具备重要的保护功能，如预偏置启动、热补偿电流限制、过压和欠压保护以及热关断，以在故障条件下提供所需的系统级安全保障。
商品特性
- 单4.3 V至17 V应用
- 精密参考电压（0.6 V ±0.5%）
- 增强型快速COT引擎，使用陶瓷输出电容器时稳定且无需外部补偿
- 可选强制连续导通模式或二极管仿真以提高轻载效率
- 可编程开关频率从600 kHz至2 MHz
- 具有电压监测功能的使能输入和电源正常输出
- 2 ms软启动时间的单调启动和增强型预偏置启动
- 具有两种可选设置的热补偿内部过流保护
- 热关断
- 工作结温：-40°C < Tj < 125°C
- 小尺寸：4 mm x 5 mm PQFN
- 无卤且符合RoHS标准
应用领域
- 服务器应用
- 存储应用
- 电信和数据通信应用
- 分布式负载点电源架构
