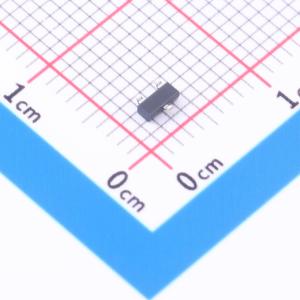

TMAG5131C7DQDBZRQ1

TMAG5131-Q1是一款低功耗、高精度霍尔效应传感器，专为结构最紧凑、对电池功耗要求严苛的汽车应用设计。该器件提供多种磁阈值、采样率和输出类型，可适配各种应用。当施加的磁通密度超过工作点(BOP)阈值时，器件输出低电压（适用于低有效版本）。输出保持低电平直到磁通密度降至低于释放点(BRP)，此时器件输出高电压。对于高有效版本，输出（低/高）行为相反。全极性磁响应允许器件输出对通过封装Z轴的正、负磁通敏感，单极性版本仅对正磁通响应。TMAG5131-Q1内部采用功率循环工作，实现低电流消耗。在3V条件下，10Hz版本平均电流消耗为1.25μA，20Hz版本电流消耗为1.37μA。TMAG5131-Q1采用行业标准SOT-23封装和引脚排列，器件的VCC工作范围为1.65V 至 5.5V，工作温度范围为-40℃ 至 125℃。

• 符合AEC-Q100汽车应用认证，温度等级1工作温度范围为-40℃ 至 +125℃(TA)
• Z轴霍尔效应开关
• 超低平均电流消耗
• 工作VCC范围为1.65V 至 5.5V
• 高精度磁阈值
• 全极性或单极性磁响应
• 推挽或开漏输出选项
• 低有效或高有效输出选项
• 采用行业标准SOT-23 (DBZ)封装

• 门把手和电子锁
• 转向柱拨杆换挡器
• 遮阳板、化妆镜或杂物箱照明
• 行李箱开合传感器
• 雨刮电机位置传感器
• 刹车踏板或尾灯执行器
• 天窗和尾门
• 电动座椅和摇臂开关
• 汽车车身电机位置反馈
