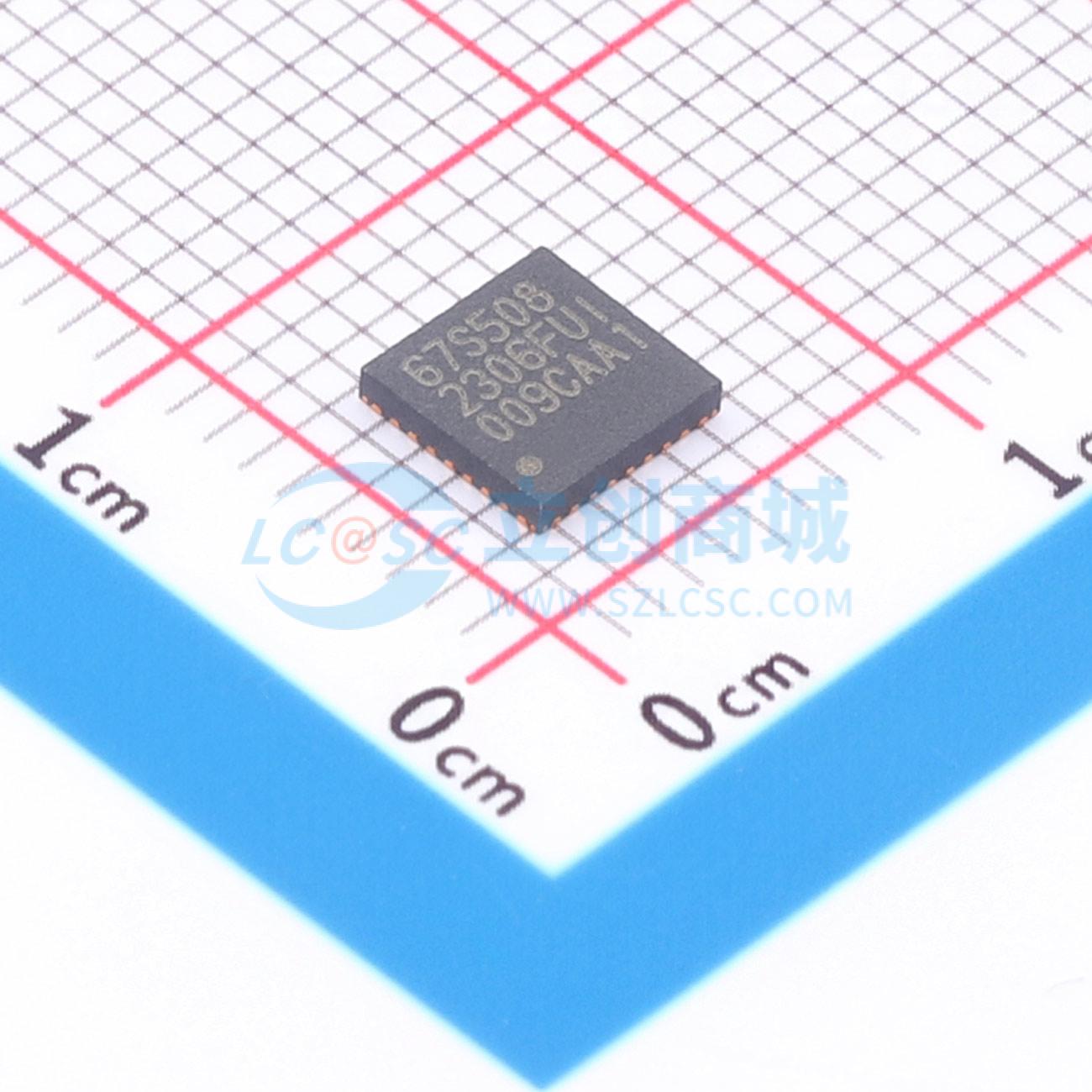

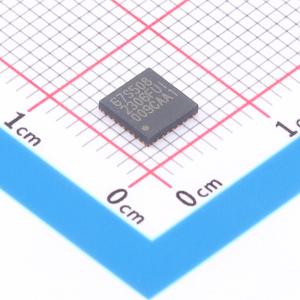

TB67S508FTG(Z,EL)
TB67S508FTG(Z,EL)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67S508FTG(Z,EL)
- 商品编号
- C35381136
- 商品封装
- QFN-36(5x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 450mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
TB67S508FTG是一款采用PWM斩波器的两相双极步进电机驱动器。该器件采用BiCD工艺制造，额定值为40V / 3.0A。通过内置稳压器，电机可采用单电源（VM）运行。
商品特性
- 采用BiCD工艺的单片集成电路
- 能够控制双极步进电机
- 采用PWM控制的恒流驱动，无需用于电机电流检测的电阻
- 内置高级电流检测系统功能，无需外部电流检测电阻即可实现PWM恒流控制
- 内置高级动态混合衰减功能，可实现高效率的PWM恒流控制
- 接口：能够在相位输入控制和时钟输入控制之间切换
- 支持全步、半步、四分之一分步分辨率
- 输出功率晶体管采用DMOSFET
- 高耐压和大电流：40V / 3.0A（绝对最大额定值）
- 内置热关断检测、过流检测和欠压锁定检测
- 通过减少电荷泵，减少了外部元件数量
应用领域
- 办公自动化设备
- 工业设备
- 消费类电子产品
