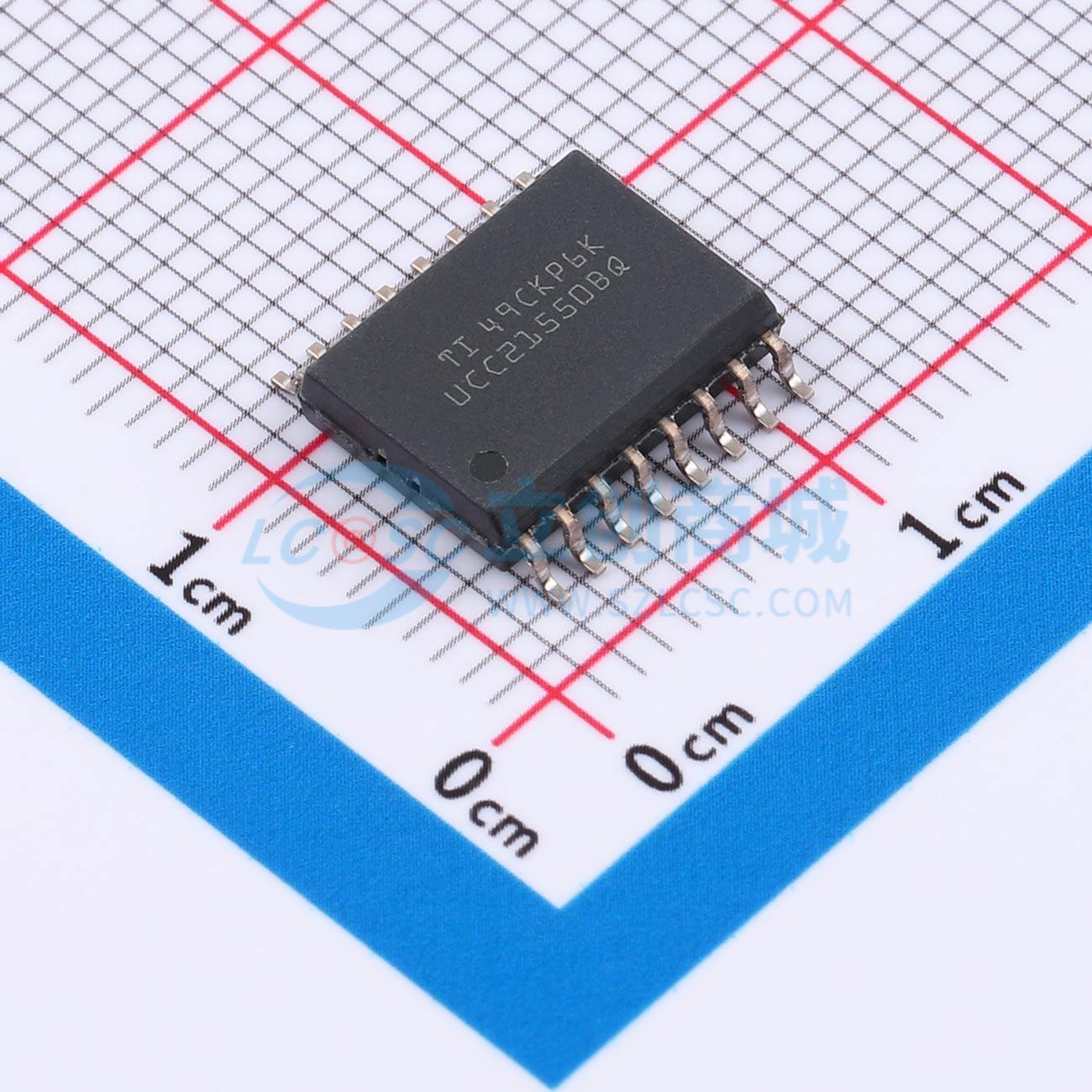

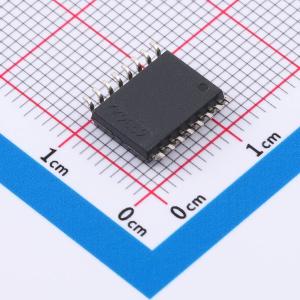

UCC21550BQDWRQ1

汽车4A、6A增强隔离双通道栅极驱动器

描述: 是具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器系列。采用4A峰值拉电流和6A峰值灌电流来驱动功率MOSFET、SiC、GaN和IGBT晶体管。可配置为两个低侧驱动器、两个高侧驱动器或一个半桥驱动器。输入侧通过一个5kV_RMS隔离栅与两个输出驱动器隔离，共模瞬态抗扰度(CMTI)的最小值为125V/ns。保护功能包括：电阻器可编程死区时间、同时关闭两个输出的禁用功能以及可抑制短于5ns的输入瞬态的集成抗尖峰脉冲滤波器。所有电源都有UVLO保护。凭借所有这些高级特性，能够在各种各样的电源应用中实现高效率、高功率密度和稳健性。
品牌名称: TI(德州仪器)
商品型号: UCC21550BQDWRQ1
商品编号: C35135429
商品封装: SOIC-16
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	半桥
	隔离电压(Vrms)	5000V
	负载类型	MOSFET、IGBT、SiC、GaN
	通道数	2
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+150℃

商品概述

UCC21550-Q1是带可编程死区时间、宽温度范围的隔离双通道栅极驱动器系列。它具备4A峰值拉电流和6A峰值灌电流，可驱动功率MOSFET、SiC、GaN和IGBT晶体管。UCC21550-Q1可配置为两个低侧驱动器、两个高侧驱动器，或半桥驱动器。输入侧与两个输出驱动器之间通过5 kV RMS隔离栅实现隔离，最小共模瞬态抗扰度(CMTI)为125V/ns。保护功能包括:电阻可编程死区时间、同时关闭两个输出的关断功能，以及可抑制小于5ns输入瞬态的集成去毛刺滤波器。所有电源都具备UVLO保护。UCC21550-Q1器件可在多种功率应用中实现高效率、高功率密度和鲁棒性。

商品特性

可配置为双低侧、双高侧或半桥驱动器
符合AEC-Q100认证，器件温度等级1
结温范围为-40℃ 至 +150℃
最高4A峰值拉输出电流，最高6A峰值灌输出电流
共模瞬态抗扰度(CMTI)大于125V/ns
VDD输出驱动电源最高可达25V，提供5V、8V、12V VDD UVLO选项
典型传播延迟33ns
最大脉宽失真5ns
最大VDD上电延迟10μs
所有电源均具备UVLO保护
支持用于电源时序控制的快速关断

应用领域

车载充电器
高压DC-DC转换器
汽车HVAC、车身电子

	属性	参数值
	上升时间(tr)	8ns
	下降时间(tf)	8ns
	传播延迟 tpLH	33ns
	传播延迟 tpHL	33ns
	静态电流(Iq)	1.4mA
	CMTI(kV/us)	125kV/us
	驱动侧工作电压	9.2V~25V
	功能特性	死区时间控制
