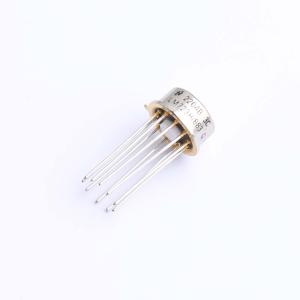

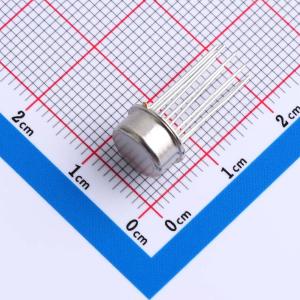

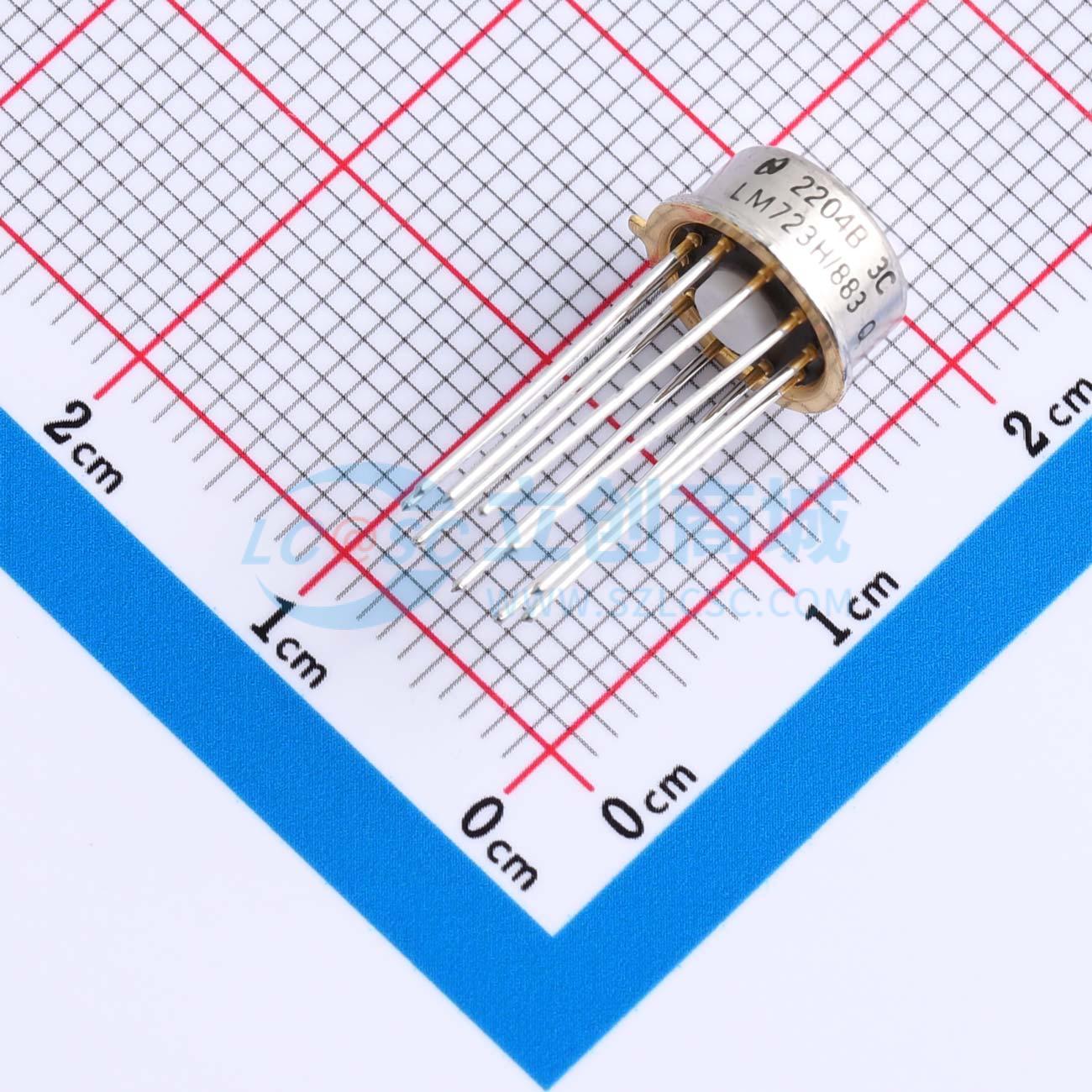

LM723H/883
2V~37V 150mA 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款主要用于串联稳压器应用的电压调节器。自身可提供高达 150 mA 的输出电流，但也可添加外部晶体管以提供任何所需的负载电流。该电路具有极低的待机电流消耗，并提供线性或折返式电流限制。也适用于多种其他应用，如并联稳压器、电流调节器或温度控制器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM723H/883
- 商品编号
- C35130980
- 商品封装
- TO-100-10
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 2V~37V | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 67dB@(120Hz) | |
| 功能特性 | 短路保护；过流保护 | |
| 工作温度 | -55℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LM723是一款主要设计用于串联稳压器应用的电压稳压器。它自身可提供最高150 mA的输出电流；添加外接晶体管后可提供任意所需负载电流。该电路具备极低的待机电流消耗，支持线性或折返式限流。LM723还可用于多种其他应用，例如分流稳压器、电流稳压器或温度控制器。
商品特性
- 无需外接功率晶体管即可输出150 mA电流
- 添加外接晶体管后可输出超过10A的电流
- 最高输入电压为40V
- 输出电压可在2V至37V之间调节
- 可用作线性稳压器或开关稳压器
- 极低待机电流消耗
- 支持线性或折返式限流
应用领域
- 串联稳压器
- 分流稳压器
- 电流稳压器
- 温度控制器
- 低压稳压器
- 高压稳压器
