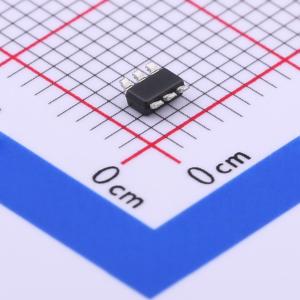

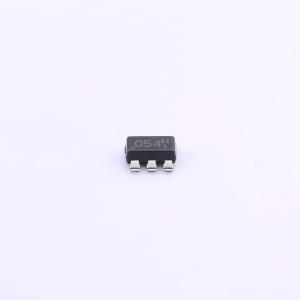

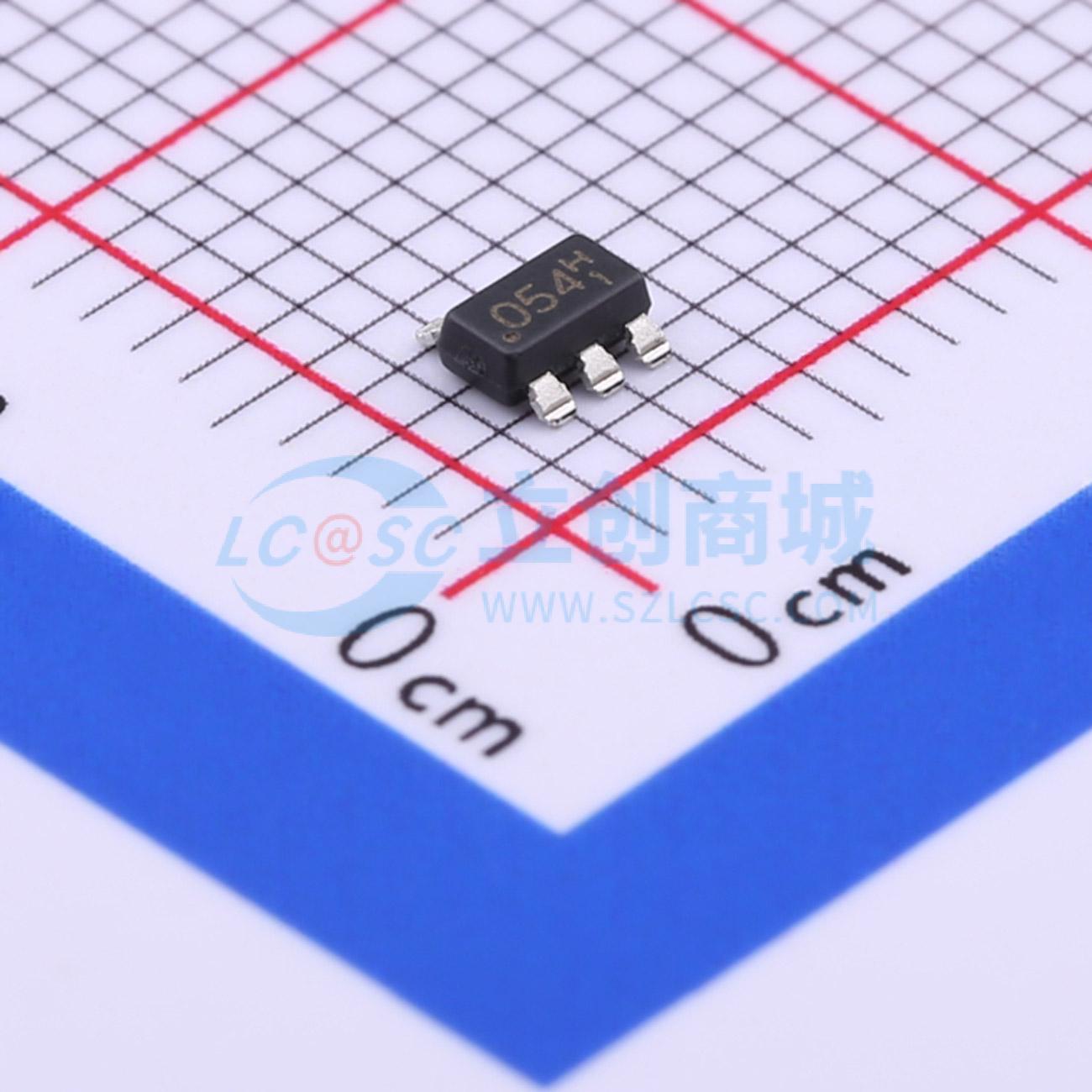

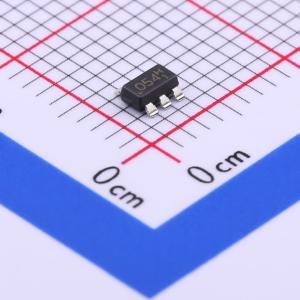

温馨提醒：图片仅供参考，商品以实物为准
PJSRV05-4_R1_00001
PJSRV05-4_R1_00001
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJSRV05-4_R1_00001
- 商品编号
- C391660
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 5A | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述
PJSRV05 - 4电容低至1.2pF，在1GHz频率下工作时几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB2.0、火线、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可将高电流浪涌期间的电压过冲降至最低。它们可用于满足IEC61000 - 4 - 2标准4级（15kV空气放电、8kV接触放电）的ESD抗扰度要求。
商品特性
- 符合IEC61000 - 4 - 2标准，ESD 15kV空气放电、8kV接触放电
- 低泄漏电流，额定电压下最大为1μA
- 低箝位电压
- 8/20μs波形下峰值功率耗散350W
- 保护四条I/O线
- 符合欧盟RoHS 2.0标准，无铅
- 符合IEC 61249标准的绿色模塑料
应用领域
- USB 2.0电源和数据线保护
- 视频图形卡
- 显示器和平板显示器
- 数字视频接口（DVI）
- 10/100/1000以太网
- ATM接口
