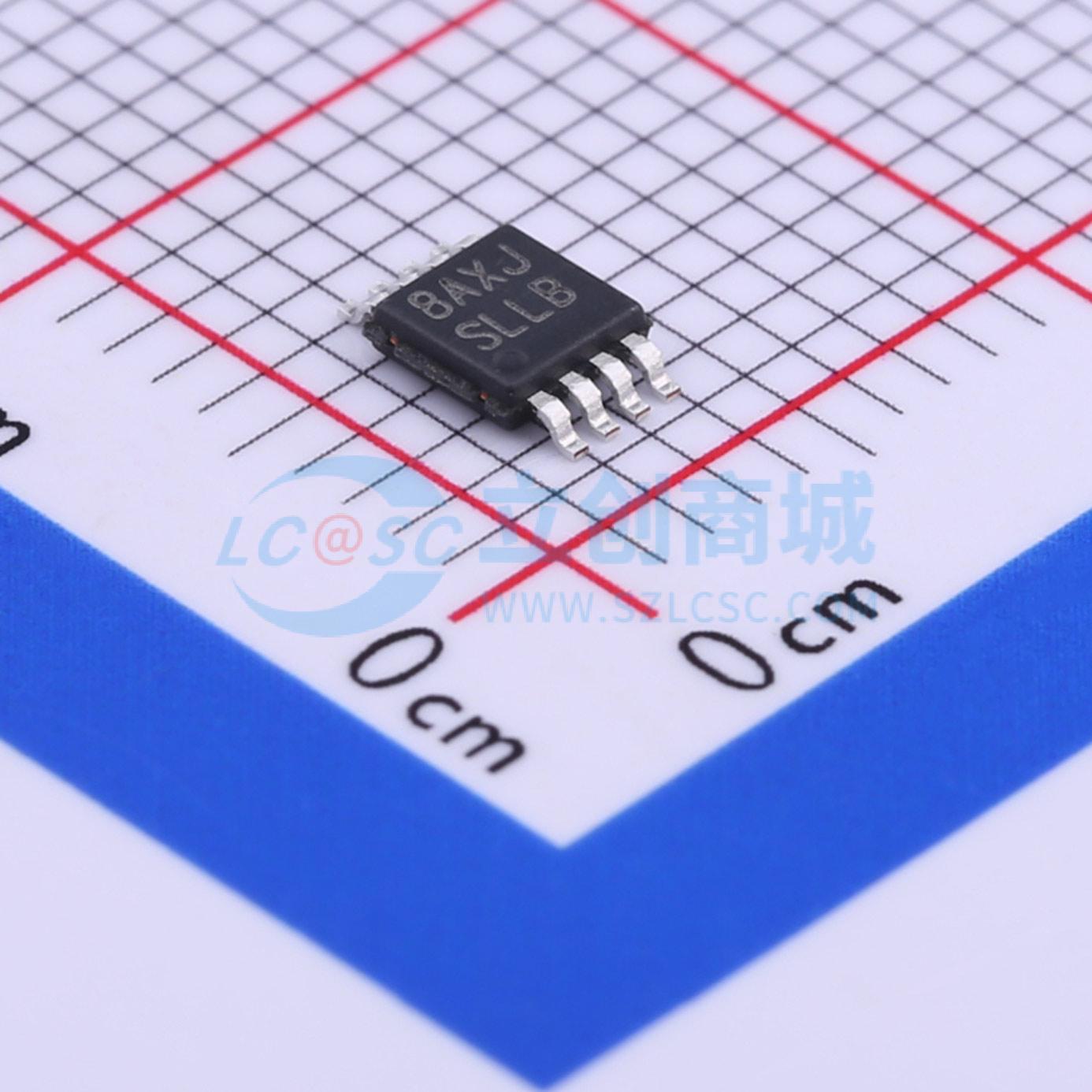

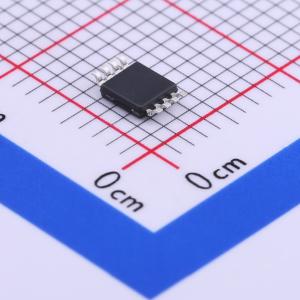

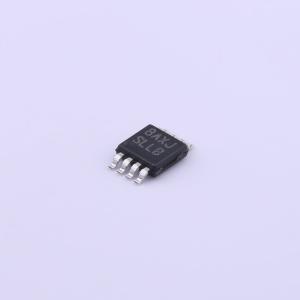

LM5009MMX/NOPB

宽输入100V 150mA降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5009是一款宽输入范围的100V、150mA降压开关稳压器,适用于低成本高效的偏置电源转换。该器件集成了N通道MOSFET,能够在9.5V到95V的输入电压范围内驱动150mA的负载电流。开关频率可以超过600kHz,输出电压可在2.5V到85V之间设置。
品牌名称: TI(德州仪器)
商品型号: LM5009MMX/NOPB
商品编号: C390948
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

LM5009降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的所有功能。该器件能够在9.5 V至95 V的输入电源下驱动150 mA的负载电流。开关频率可超过600 kHz，具体取决于输入和输出电压。输出电压可在2.5 V至85 V之间设置。这款高压稳压器包含一个N沟道降压开关和一个内部启动稳压器。该器件易于实现，提供8引脚VSSOP和热增强型8引脚WSON封装。对于功率损耗无法接受的高压单片或分立线性解决方案，LM5009是一个非常合适的替代方案。该稳压器基于一种导通时间与VIN成反比的控制方案工作。这一特性使工作频率在负载和输入电压变化时保持相对恒定。该控制方案无需环路补偿，从而实现超快速瞬态响应。智能电流限制采用与VOUT成反比的强制关断时间实现。这种方案可确保短路保护并提供最小折返。其他特性包括热关断、VCC欠压锁定、栅极驱动欠压锁定和最大占空比限制器。

商品特性

集成N沟道MOSFET
具备150 mA输出电流能力
超快速瞬态响应
无需环路补偿
VIN前馈提供恒定工作频率
开关频率可超过600 kHz
高效运行
在-40℃至+125℃范围内，2.5 V反馈精度为2%
内部启动稳压器
智能电流限制保护
外部关断控制
热关断
8引脚VSSOP和热增强型8引脚WSON封装

应用领域

用于传统线性稳压器应用的散热器消除器
12 V、24 V、36 V和48 V整流交流系统，42 V汽车应用
非隔离交流市电电荷耦合电源
LED电流源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9.5V~95V
	输出电压	2.5V~85V
	输出电流	150mA
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
