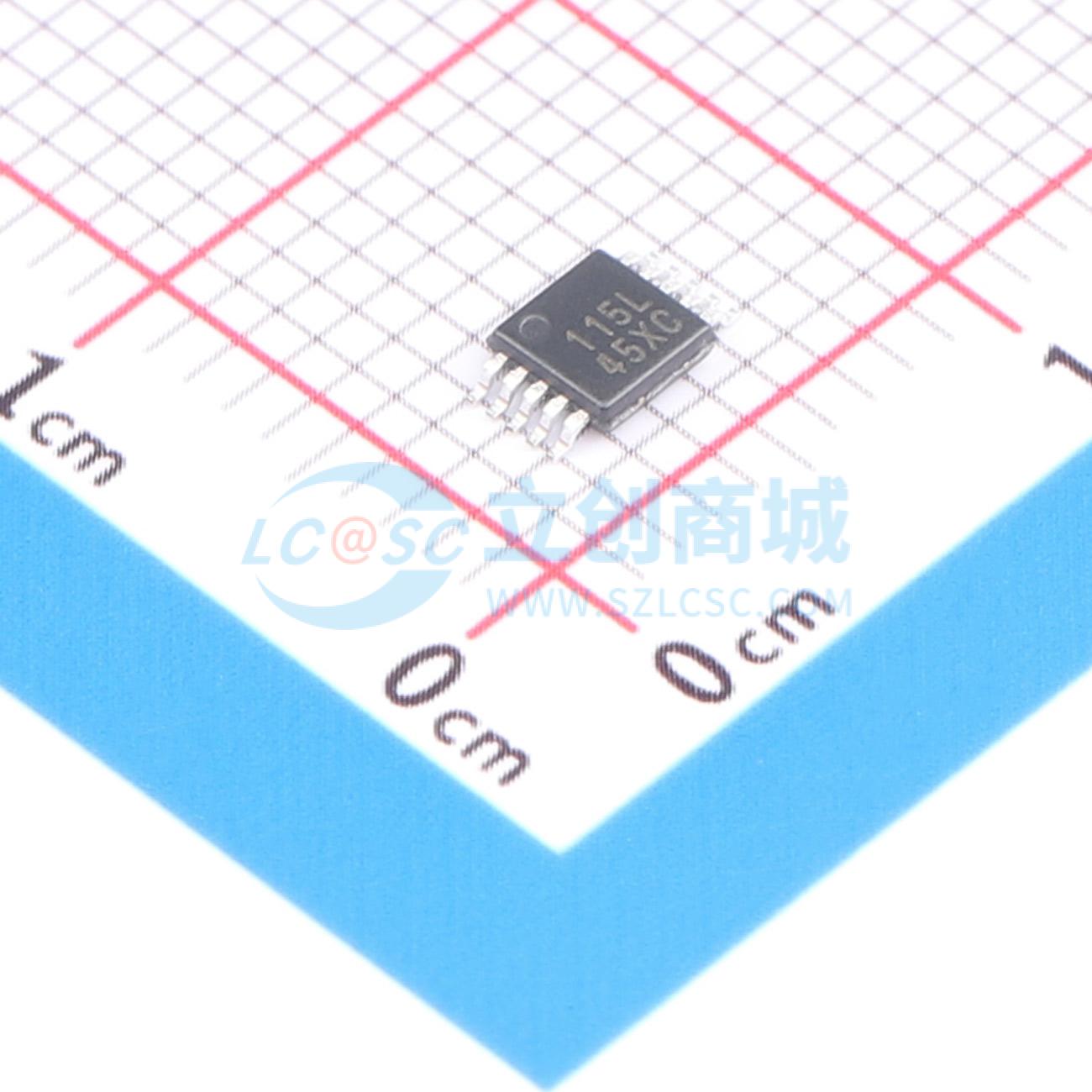

温馨提醒：图片仅供参考，商品以实物为准
ADS1115LIDGSR
具有PGA、比较器和1.8V I2C总线电压支持的超小型、低功耗、16位、860SPS ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADS1114L 和 ADS1115L (ADS111xL) 是采用超小型 12 引脚 DSBGA 封装和 10 引脚 VSSOP 封装的精密、低功耗、16 位、I2C 兼容模数转换器 (ADC)。采用了低漂移电压基准和振荡器，还包含一个可编程增益放大器 (PGA) 和一个数字比较器。具有宽工作电源电压范围，适用于功率受限型和空间受限型传感器测量应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1115LIDGSR
- 商品编号
- C34842333
- 商品封装
- VSSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 860Hz | |
| 通道数 | 2 | |
| 工作电压 | 2V~3.6V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 1MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 150uA | |
| 功能特性 | 软复位；多路复用器；上电复位 |
商品概述
ADS111xL 是具有 PGA、比较器和 1.8V I2C 总线电压支持的超小型、低功耗、16位、860SPS ADC
商品特性
- 电源电压范围:2.0V 至 3.6V
- 低电流消耗:150μA（连续转换模式）
- 可编程数据速率:8SPS 至 860SPS
- 单周期稳定
- 内部低漂移电压基准
- 内部振荡器
- 具有ALERT输出引脚的数字比较器
- I2C接口支持四个引脚可选地址
- 与 1.8V I2C 总线电压兼容
- 工作温度范围:-40℃ 至 +125℃
应用领域
- 一般系统监控
- 电源电压监控
- 电流测量
- 温度测量
- 可穿戴设备
- 个人电子产品
