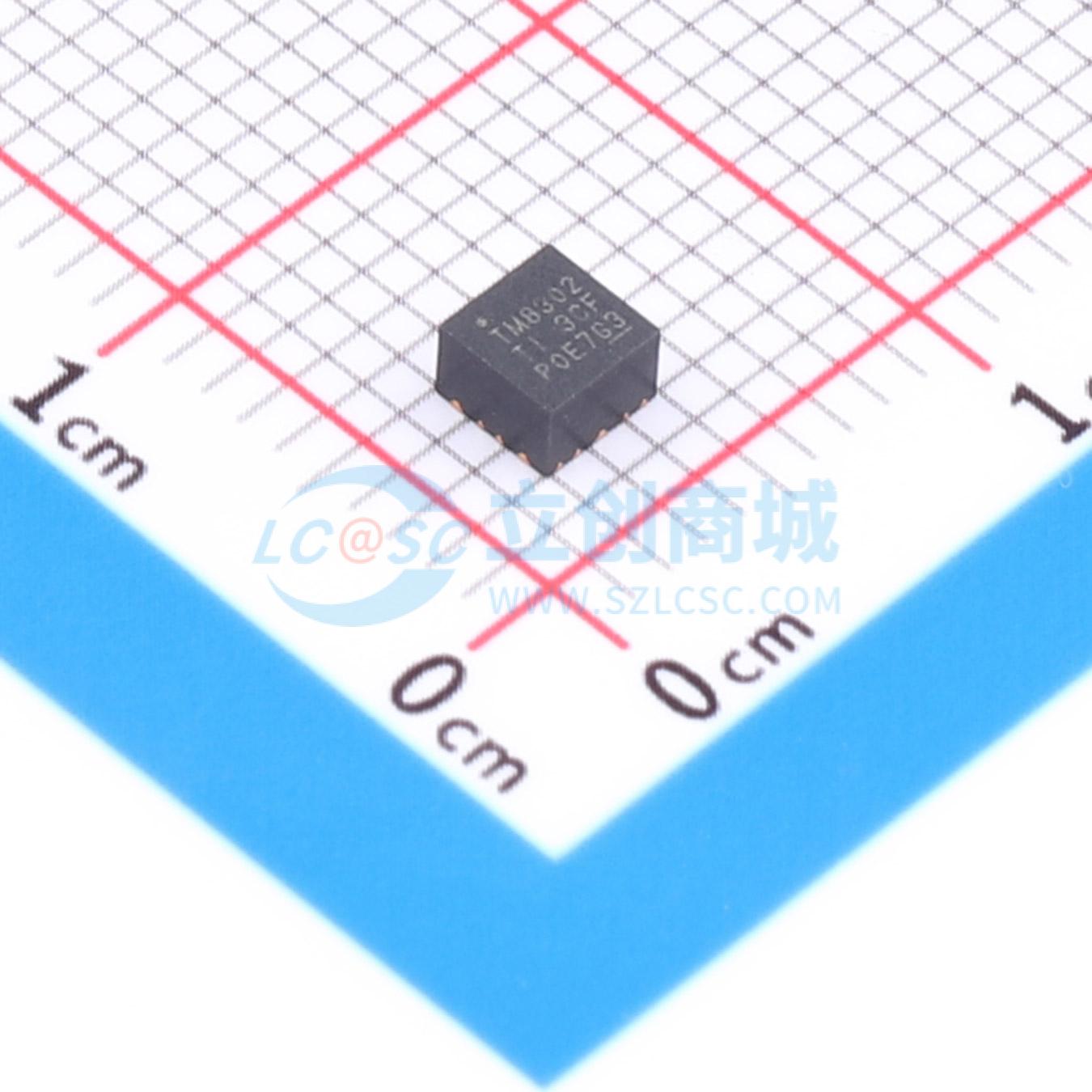

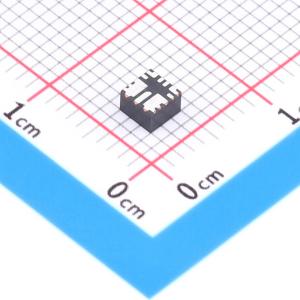

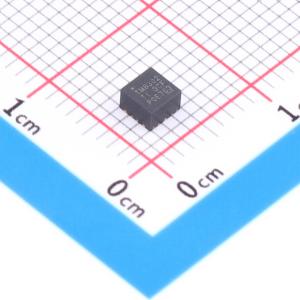

TPSM828302ARDSR
低电磁干扰、2.25V至5.5V输入、1A、2A和3A降压电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM828302ARDSR
- 商品编号
- C34844058
- 商品封装
- QFN-FCMOD-9(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.25V~5.5V | |
| 转换效率 | - | |
| 输出电压(Vout) | 500mV~4.5V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 7uA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 1.95mm | |
| 功能特性 | 欠压保护；过流保护；短路保护；可编程输出电压；轻载高效模式；自动故障恢复；过热保护 |
商品概述
TPSM82830x是包含1A、2A和3A规格的引脚兼容系列，为易用的同步降压DC/DC模块，集成电感并配备EMI抑制技术。该器件采用DCS-Control拓扑结构，可在使用较小输出电容的情况下实现快速瞬态响应。输出电压可低至0.5V，在整个工作结温范围内反馈电压精度可达1%。MODE引脚可在省电模式和强制PWM模式之间选择:省电模式可延长电池续航，强制PWM模式在准固定开关频率下保持电感连续导通，降低纹波。内置软启动电路可降低浪涌电流，电源良好信号可指示输出电压正常。打嗝式短路保护结合热关断保护，可为器件和应用电路提供保护。该系列提供3.0mm × 3.0mm QFN封装以及2.5mm × 2.6mm MagPack封装。
商品特性
- 优化的EMI性能
- 有助于符合CISPR 11/32标准
- MagPack技术屏蔽电感和IC
- 集成片上噪声滤波电容
- 0.5V 至 4.5V可调输出电压
- 1% FB电压精度（结温范围-40℃ 至 125℃）
- 55mΩ压降电阻
- 2.25V 至 5.5V输入电压范围
- 2.0MHz开关频率
- 7μA工作静态电流
- DCS-Control拓扑结构
- 优异的瞬态响应
- MODE引脚可选择FPWM或PSM
- 支持1.2V GPIO
- 100%占空比，实现最低压降
- 有源输出放电
- 电源良好输出
- 热关断保护
- 打嗝或锁存关闭型OCP/OVP
- 无键合线封装选项
- 标准QFN封装，高度1.95mm
- 屏蔽MagPack封装，高度1.95mm
应用领域
- 工业PC
- LPDDR5 0.5V VDDQ供电
- ASIC、SoC和MCU供电
- 工厂自动化与控制
- 医疗病人监护仪
- 通用负载点
