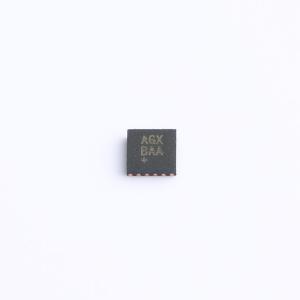

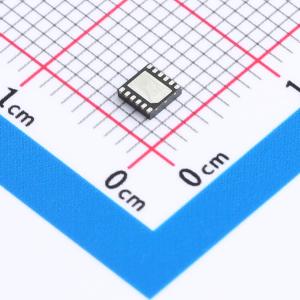

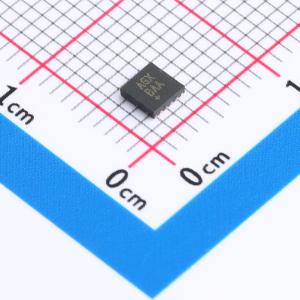

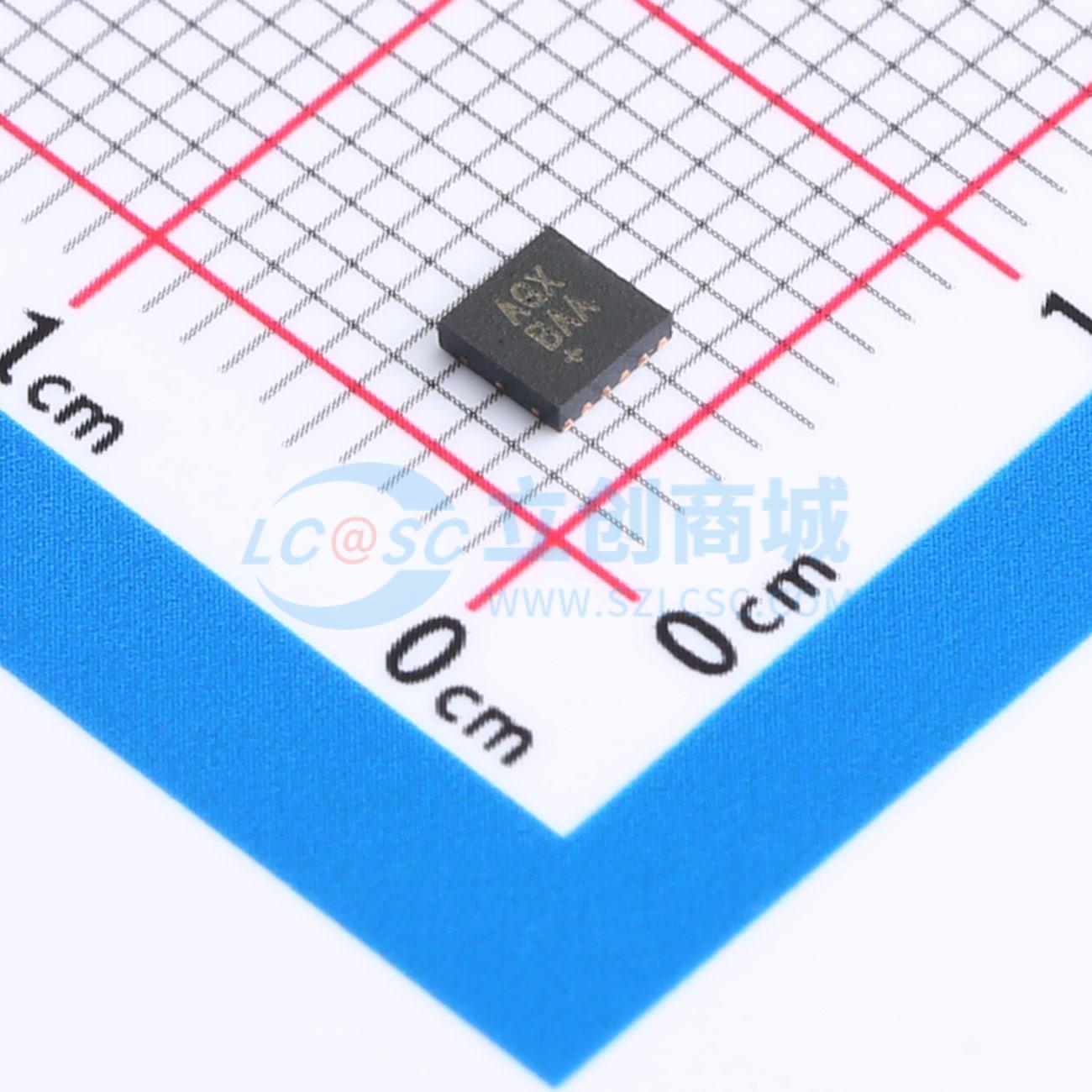

MAX17691AATC+
集成FET的4.2V-60V无光耦隔离反激式转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.2V–60V、无光耦、隔离反激转换器，集成FET、将方案尺寸和元件数量缩减30%
- 商品型号
- MAX17691AATC+
- 商品编号
- C3094468
- 商品封装
- TDFN-12(3x3)
- 包装方式
- 托盘
- 商品毛重
- 0.133333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.2V~60V | |
| 开关频率 | 100kHz~350kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 7.5W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 68% | |
| 晶体管耐压 | 76V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 反馈方式 | 原边反馈 |
商品概述
MAX17691A/B是一款高效无光耦集成nMOSFET反激式转换器，采用固定频率峰值电流模式控制。该器件在次级侧整流器导通期间，直接从初级侧反激波形中感应隔离输出电压。无需次级侧误差放大器和光耦合器即可提供精确、隔离、稳压的输出电压，相比传统反激式转换器可节省多达20%的PCB空间。
商品特性
- 低RDSON、76V、170mΩ集成nMOSFET初级开关
- 工作电源范围宽，从4.2V至60V
- 开关频率可在100kHz至350kHz之间编程
- EN/UVLO功能允许在所需输入电压下进行精确的开/关控制
- 输入过压保护（仅MAX17691A具备）
- 软启动功能可限制启动时的浪涌电流
- 支持外部时钟同步
- 可编程频率抖动，实现低EMI扩频操作
- 可对输出整流二极管正向压降进行温度补偿
- MAX17691A内部补偿以实现环路稳定
- MAX17691B提供外部环路补偿灵活性
- 强大的打嗝保护和热保护方案
- 采用节省空间的12引脚、3mm x 3mm TDFN封装
- 工作温度范围为-40℃至+125℃
应用领域
- 隔离电源
- PLC I/O模块
- IGBT栅极驱动电源
- 工业和电信应用
