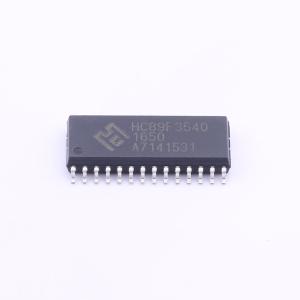

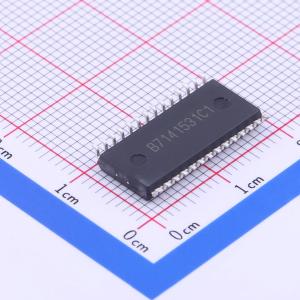

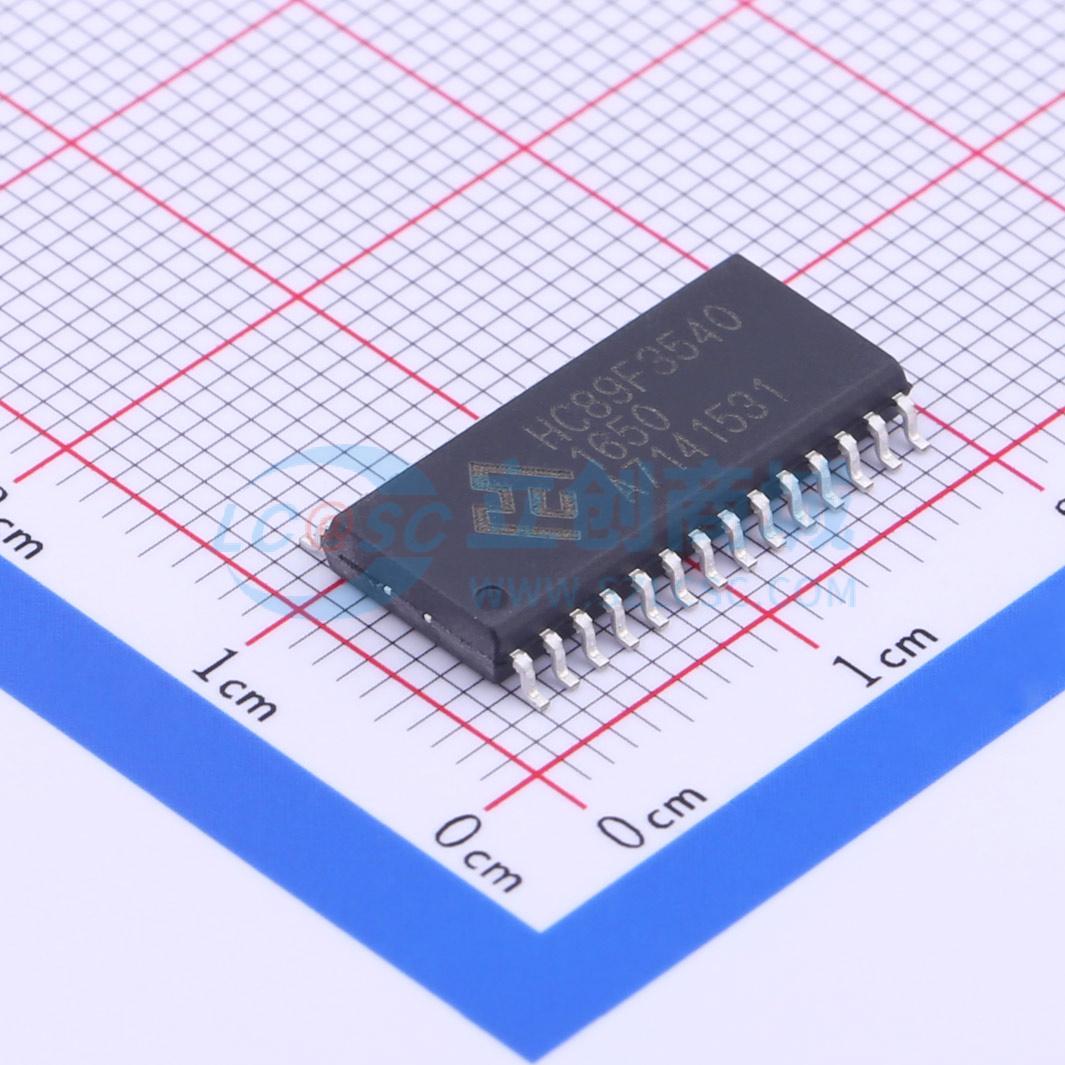

HC89F3540
编带 HC89F3540
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- holychip(芯圣电子)
- 商品型号
- HC89F3540
- 商品编号
- C389585
- 商品封装
- SOIC-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| I/O数量 | 26 |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 12bit | |
| PWM分辨率 | 12bit | |
| 工作电压 | 2V~5.5V | |
| 应用领域 | - |
商品概述
HC89F3650/3540H/3540/3430 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部最多64K Bytes FLASH 程序存储器，256 Bytes IRAM 和2K Bytes XRAM，46/42/30/18 个双向I/O 口，2 个16 位定时器/计数器，2 个PCA 模块，3 组12 位带死区控制互补PWM，2 个UART，1 个IIC，1 个SPI，1 个RTC，最多16 个外部中断，最多24 路电容触摸按键检测，最多 24 + 2 路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和17 个中断源。
商品特性
- CPU: 增强型1T 8051内核
- ROM: 最多64K Bytes FLASH，IAP和ICP操作，灵活的代码保护模式
- RAM: 256 Bytes IRAM，2K Bytes XRAM
- 时钟: 内部高精度（±1%）32MHz RC，外部高频晶振4MHz－16MHz，外部低频晶振32.768KHz，系统时钟最高可跑16MHz
- 多种复位方式: 上电复位（POR），多级低电压复位（BOR），看门狗（WDT）复位，软件复位，外部管脚电压（1.2V）检测复位，外部管脚高/低电平复位
- I/O: 46/44/30/26/18个双向I/O口，多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出，2级端口驱动电流可选，外设功能脚可任意配置
- 中断: 17个中断源，4级中断优先级，最多16个外部中断
- 定时器/计数器: 2个16位Timer(T0/T1)，支持16位自动重载
- PWM: 3组12位带死区控制互补PWM，具有故障检测功能
- PCA: 16位捕获/比较/软件定时8位PWM
- 通讯模块: 2个UART，1个SPI，1个IIC
- 电容触摸按键（CTK）检测电路: 支持最多24 ch电容触摸按键检测，灵活的灵敏度调节能力
- ADC检测电路: 支持最多 24 + 2 通道12位ADC检测，ADC参考电压可选内部Vref、外部Vref，具有省电唤醒功能
- 低电压检测模块: VDD多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V，外部管脚电压（1.2V）检测，可中断
- 循环冗余校验（CRC）
- 省电模式: 空闲模式，掉电模式
- 工作条件: 宽电压2.0V - 5.5V，温度范围 - 40℃ - +85℃
- 封装类型: LQFP48/LQFP44，LQFP32/QFN32，SOP28，DIP20/SOP20/TSSOP20
