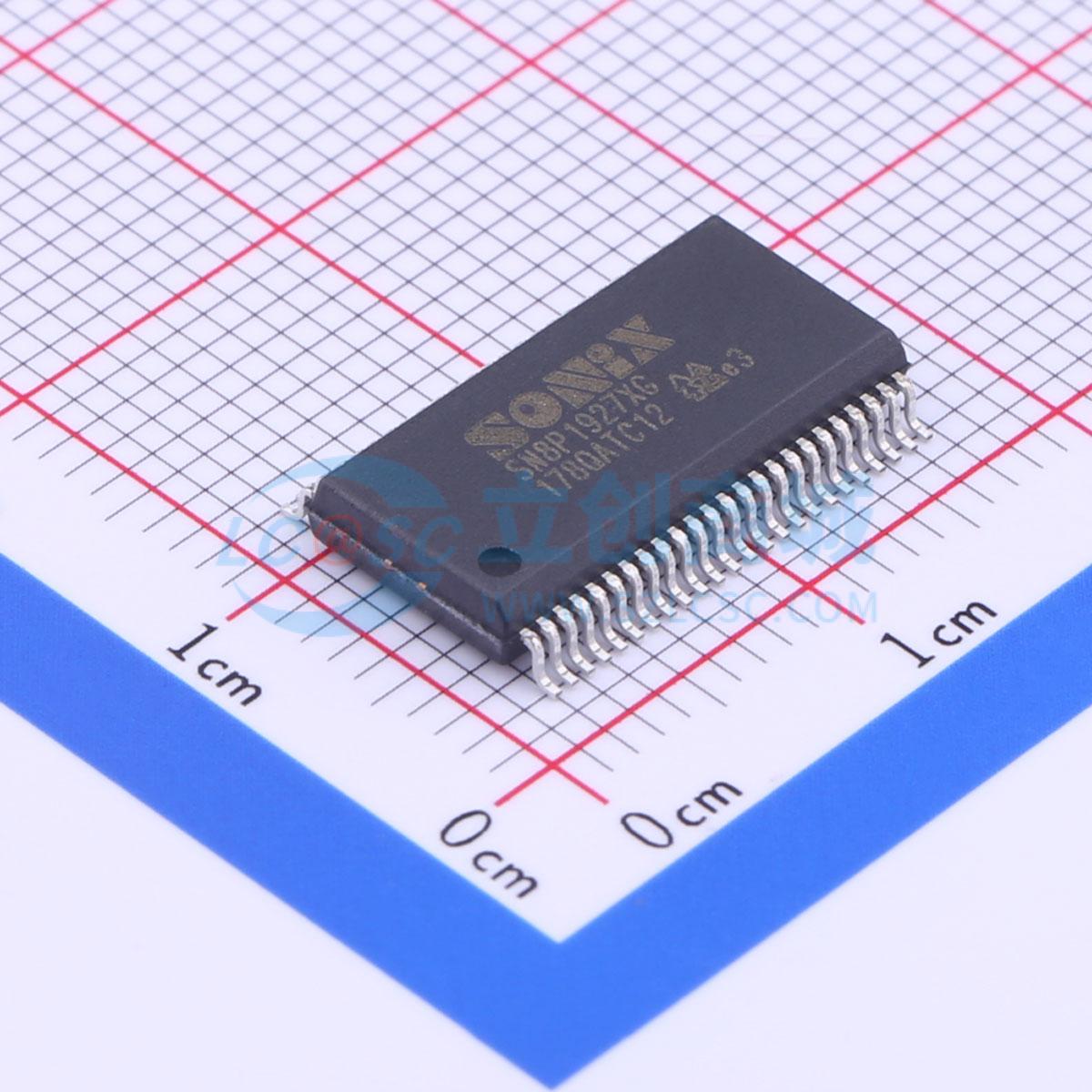

SN8P1927XG

带电荷泵稳压器、可编程增益仪表放大器（PGIA）和16位ADC的8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：存储器配置OTP ROM空间：2K * 16位。RAM空间：128字节（Bank0）。8层堆栈缓存器。LCD RAM空间：4 * 12位。应用：电子秤（LOAD CELL）。温度计
品牌名称: SONIX(松翰)
商品型号: SN8P1927XG
商品编号: C389580
商品封装: SSOP-48-300mil
包装方式: 管装
商品毛重: 1.3克(g)

商品参数

商品特性

存储器配置OTP ROM空间：2K * 16位。RAM空间：128字节（Bank0）。8层堆栈缓存器。LCD RAM空间：4 * 12位。
I/O引脚配置单向输入端口：P0，P4。双向输入输出端口：P1，P2。单向输出端口：P5。具有唤醒功能的端口：P0，P1。内置上拉电阻的端口：P0，P1，P2，P4。外部中断引脚：P0。
强大的指令系统一条指令需要4个时钟周期。所有的指令均为一个字长。绝大部分指令只需要一个周期。指令的最长周期为2个指令周期。JMP指令可在整个ROM区执行。查表功能（MOVC）可寻址整个ROM区。
可编程增益放大器增益可选选项：1x/12.5x/50x/100x/200x。
16位Delta - Sigma ADC，具有13位精度2个ADC信道配置：1个全差分通道。2个单端输入通道。
2个中断源1个内部中断：T0。1个外部中断：INT0。
单电源输入：2.4V ~ 5.5V
内置看门狗定时器
内置具有3.8V电压输出和10mA驱动电流的内置升压稳压器（charge - pump regulator）
内置2.0V/1.5V电压输出的regulator
当CPR ON时AVE+的负载电流功耗不是双倍
内置参考电压1.2V的Band gap，用来监控电池电压
内置电压比较器
内置ADC参考电压V(R+,R - ) = 0.8V/0.6V/0.4V
具有在线烧录功能（In - System Programmer ROM）。
LCD驱动1/3或1/2偏压。4 common * 12 segment。
双时钟系统提供3种操作模式外部高速时钟：RC模式，高达10MHz。外部高速时钟：晶体模式，高达8MHz。普通模式：高、低速时钟同时运行。低速模式：仅低速时钟运行。睡眠模式：高、低速时钟均停止运行。
封装形式SSOP48/LQFP48

应用领域

电子秤（LOAD CELL）
温度计

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
	程序存储容量	2KB
	程序存储器类型	OTP

	属性	参数值
	I/O数量	13
	ADC(位数)	16bit
	工作电压	2.4V~5.5V
