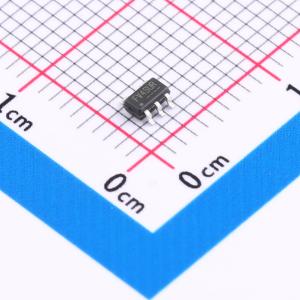

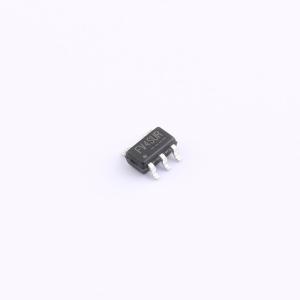

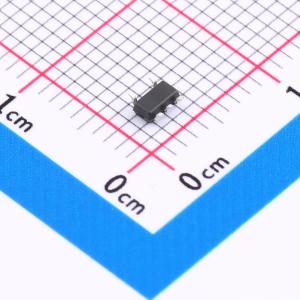

FP6396S5

高效1.5MHz 1.2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP6396是一款高效率、高频同步降压转换器,具有2.5V至6V的输入电压范围,1.2A的输出电流,1.5MHz的开关频率,内部补偿功能,低Rds(on)的内部开关,100%占空比操作,低dropout特性,内部软启动功能,多种保护功能,包括过流保护、短路保护、欠压锁定、过温保护等。
品牌名称: FITIPOWER(天钰)
商品型号: FP6396S5
商品编号: C389180
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

FP6396是一款高效、高频同步DC-DC降压转换器。100%占空比特性可实现低压差运行，延长便携式系统的电池续航时间。内部同步开关可提高效率，无需外部肖特基二极管。在关断模式下，输入电源电流小于1μA。 FP6396的故障保护功能包括过流保护、短路保护、欠压锁定（UVLO）和热关断。内部软启动功能可防止启动时产生浪涌电流。 FP6396提供SOT-23-5和SOT-23-6封装。

商品特性

输入电压范围：2.5V~6V
参考电压：0.6V
输出电流：1.2A
内部开关（上/下管）低导通电阻（RDS(ON)）：340/210mΩ
开关频率：1.5MHz
内部软启动时间：1ms
内部补偿功能，100%压差运行
电源正常指示输出（仅SOT-23-6封装）
输入过压保护
过流保护
打嗝式短路保护
带自动恢复功能的过温保护
符合RoHS标准且无卤

应用领域

机顶盒
液晶电视和平板电脑
无线路由器和WiFi加密狗
3.5G和4G上网卡
USB3.0和固态硬盘存储设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	1.2A
	开关频率	1.2MHz~1.8MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
