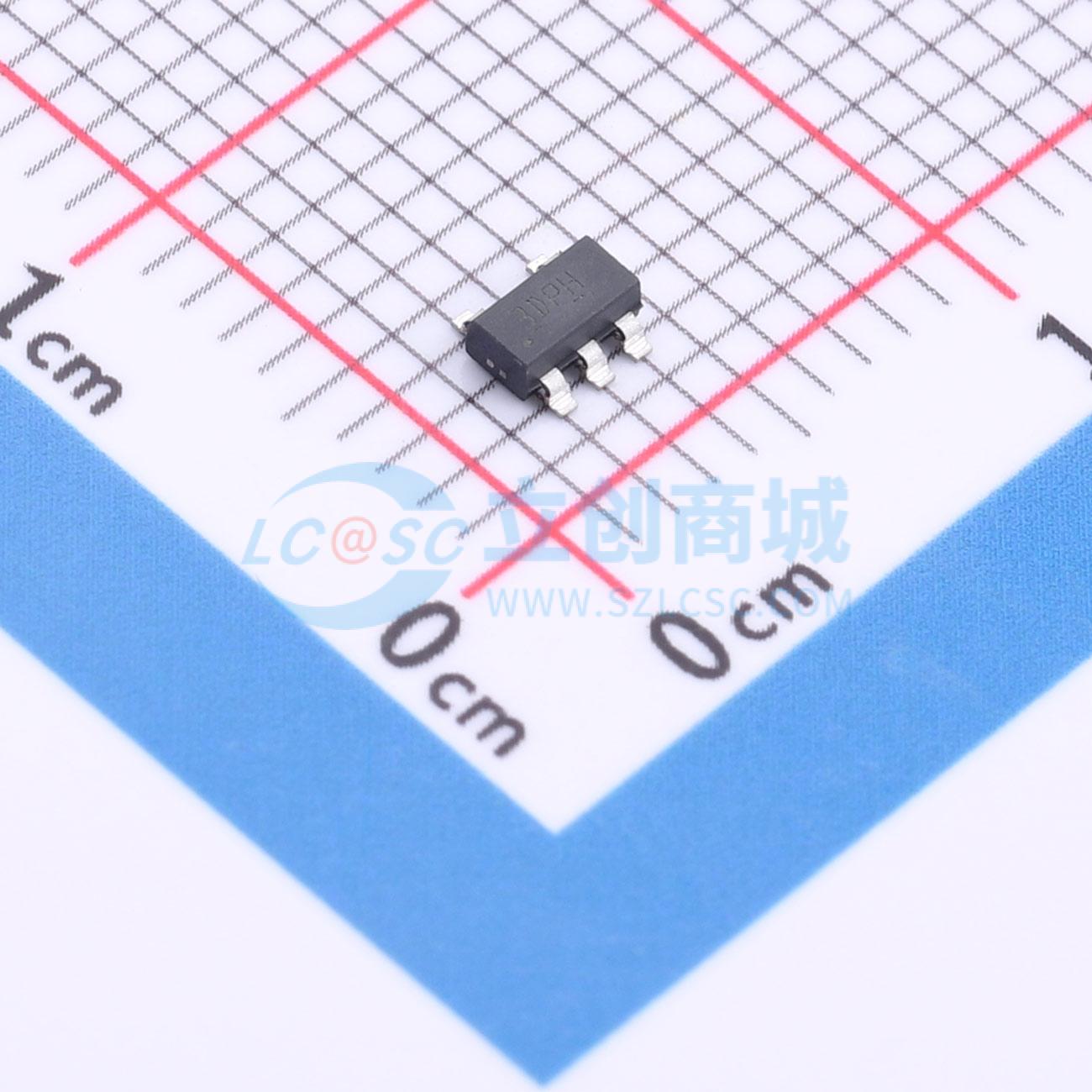

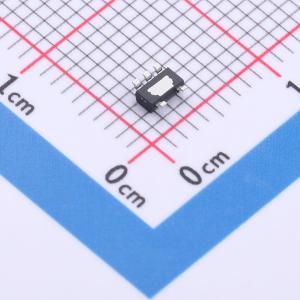

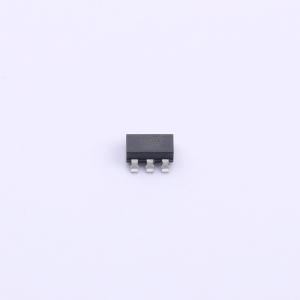

温馨提醒：图片仅供参考，商品以实物为准

TLV75509PDYDR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV75509PDYDR
商品编号: C34696619
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0372克(g)

商品参数

	属性	参数值
	压差	238mV@(500mA)
	噪声	71.5uVrms
	功能特性	使能控制；热关断；输出放电；内置软启动；输入欠压保护；过流保护；短路保护
	工作温度	-40℃~+150℃
	输出通道数	1

商品概述

TLV755P是一款超小尺寸、低静态电流的低压差稳压器（LDO），可输出500mA电流，具备良好的线性和负载瞬态性能。TLV755P支持1.45V至5.5V的输入电压范围，针对多种应用进行了优化。为最大限度降低成本和解决方案尺寸，该器件提供0.6V至5V的固定输出电压，可支持现代微控制器（MCU）更低的核心电压。此外，TLV755P具备低IQ，带使能功能，可最大限度降低待机功耗。该器件内置软启动以降低浪涌电流，从而为负载提供受控电压，并最大限度减小启动期间的输入电压降。关断时，该器件主动下拉输出以快速放电输出，提供确定的启动状态。TLV755P可配合小型陶瓷输出电容器稳定工作，可实现整体解决方案的小尺寸。精密带隙和误差放大器可提供1%的典型精度。所有器件版本均集成热关断、电流限制和欠压锁定（UVLO）。TLV755P内置折返电流限制，有助于降低短路事件期间的热耗散。TLV755提供常用的WSON、X2SON和SOT23-5（DRV、DQN和DBV）封装。该器件还提供带散热焊盘的增强散热SOT23-5（DYD）封装，与标准SOT23-5封装相比，热阻显著降低。

商品特性

提供热阻为60.3℃/W的SOT-23-5封装
输入电压范围为1.45 V 至 5.5 V
典型静态电流IQ为25 μA
3.3V输出、500mA负载下最大压差为238 mV
85℃下最大输出精度为1%
内置软启动，输出电压单调上升
折返电流限制
有源输出放电
100kHz下PSRR为46dB
可使用1μF陶瓷输出电容器实现稳定工作
提供2.9 mm × 2.8 mm SOT-23-5 (DBV)封装
提供带散热焊盘的2.9 mm × 2.8 mm SOT-23-5 (DYD)封装
提供1 mm × 1 mm X2SON-4 (DQN)封装
提供2 mm × 2 mm WSON-6 (DRV)封装

应用领域

机顶盒、电视和游戏机
便携式和电池供电设备
台式机、笔记本电脑和超极本
平板电脑和遥控器
白色家电和电器
电网基础设施和保护继电器
相机模块和图像传感器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	46dB@(100kHz)
