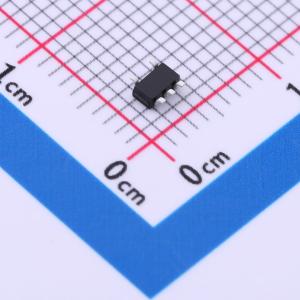

温馨提醒：图片仅供参考，商品以实物为准
TC7SZ14F,LJ(CT
CMOS数字集成电路施密特反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：AEC-Q100 (Rev. H)。 宽工作温度范围：Topt = -40 至 125℃。 高输出电流：在 VCC = 3.0V 时为 ±24mA（最小值）。 超高速运行：在 VCC = 5.0V、CL = 50pF 时，tpd = 3.7ns（典型值）。 工作电压范围：VCC = 1.65 至 5.5V。 5.5V 耐压输入。 5.5V 掉电保护输出。 在 3.3V VCC 下运行时，性能与 TC74LCX 系列匹配
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7SZ14F,LJ(CT
- 商品编号
- C388849
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.4V~3.6V | |
| 输入低电平(VIL) | 200mV~1.2V | |
| 传播延迟(tpd) | 5.9ns@5V,50pF | |
| 系列 | TC7SZ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
施密特反相器
商品特性
- 符合AEC - Q100（修订版H）标准
- 宽工作温度范围：Topr = -40至125°C
- 高输出电流：在VCC = 3.0V时为±24mA（最小值）
- 超高速运行：在VCC = 5.0V、CL = 50pF时，tpd = 3.7ns（典型值）
- 工作电压范围：VCC = 1.65至5.5V
- 5.5V耐受输入
- 5.5V掉电保护输出
- 在VCC = 3.3V下运行时，性能与TC74LCX系列匹配
