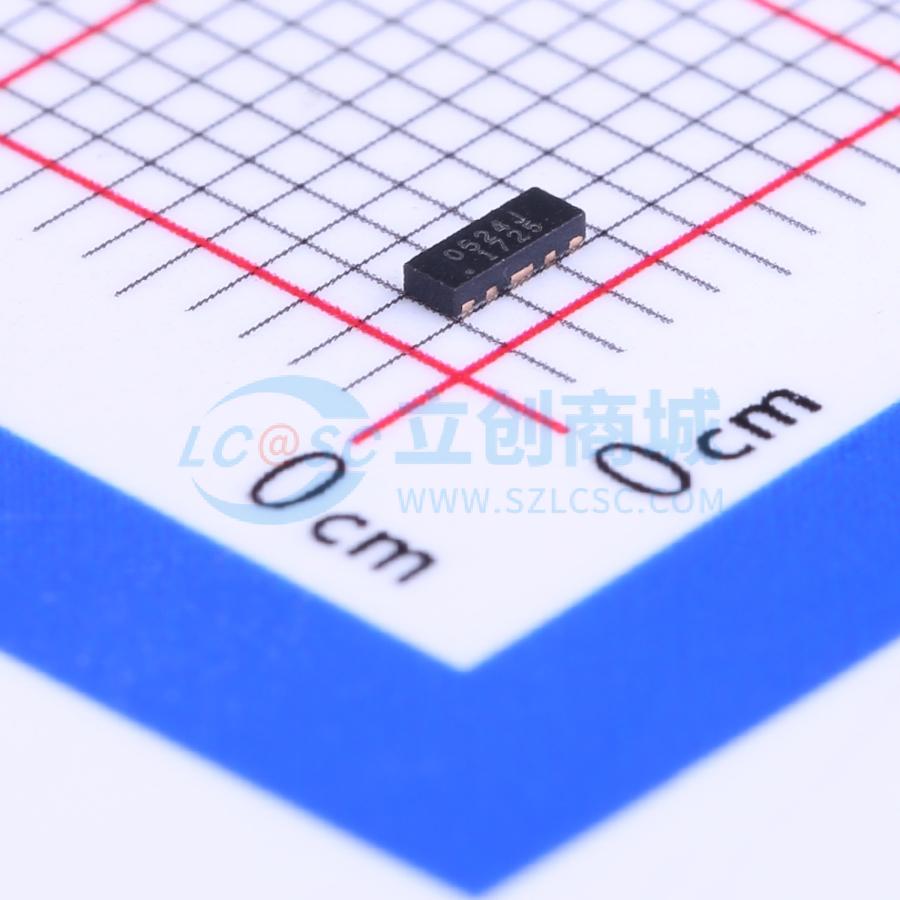

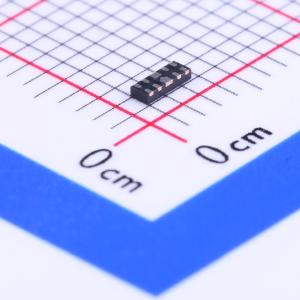

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0524J.TCT
停产 RCLAMP0524J.TCT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 贴片芯片，HDMI信号ESD防护用，型号：Rclamp0524
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0524J.TCT
- 商品编号
- C35368
- 商品封装
- SLP2710-8
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品概述
RailClamps是超低电容的TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp0524J的I/O引脚之间典型电容仅为0.30pF。这使其能够在超过3GHz的电路中使用，而不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。每个器件设计用于保护四条线路（两对差分线）。 RClamp0524J采用8引脚、符合RoHS/WEEE标准的SLP2710P8封装。尺寸为2.7 × 1.0 × 0.5mm。引脚间距为0.5mm，采用无铅NiPdAu镀层。其设计便于PCB布线，允许走线直接穿过器件。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、DisplayPort、MDDI和eSATA接口等应用的灵活解决方案。
商品特性
- 高速数据线ESD保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 5（浪涌）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装设计
- 直连式设计
- 保护四条I/O线路
- 低电容：典型值0.3pF（I/O到I/O）
- 低钳位电压
- 低工作电压：5V
- 固态硅雪崩技术
应用领域
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
- DisplayPort接口
- MDDI端口
- LVDS
- 串行ATA
- PCI Express
