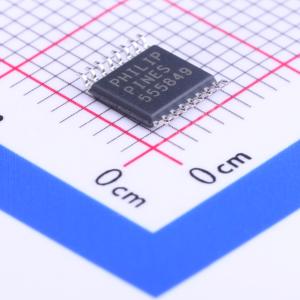

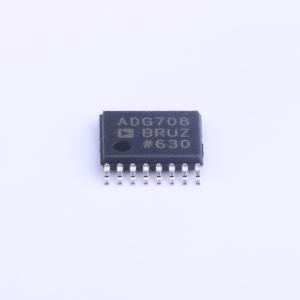

温馨提醒：图片仅供参考，商品以实物为准
ADG708BRUZ-REEL7
低电压4/8通道多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.8V至5.5V单电源或±2.5V双电源，3Ω导通电阻，100pA泄漏电流，14ns切换时间。适用于数据采集系统、通信系统、继电器替代、音频和视频切换等。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG708BRUZ-REEL7
- 商品编号
- C35325
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~5.5V；-2.5V~2.5V | |
| 导通时间(ton) | 25ns | |
| 导通电阻(Ron) | 3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 25ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 96pF | |
| 带宽 | 55MHz | |
| 传播延迟(tpd) | 14ns |
商品概述
ADG708/ADG709是低压CMOS模拟多路复用器，分别包含八个单通道和四个差分通道。ADG708将八个输入（S1至S8）之一切换到公共输出D，由3位二进制地址线A0、A1和A2决定。ADG709将四个差分输入之一切换到公共差分输出，由2位二进制地址线A0和A1决定。两款器件均有一个EN输入，用于使能或禁用器件。禁用时，所有通道均断开。 低功耗以及1.8 V至5.5 V的工作电源范围，使ADG708/ADG709非常适合电池供电的便携式仪器。所有通道均具有先断后通的开关动作，可防止切换通道时出现瞬间短路。 这些开关采用增强型亚微米工艺设计，功耗低，同时具备高开关速度、极低的导通电阻和漏电流。 导通电阻在几欧姆范围内，各开关之间的导通电阻匹配良好，且在整个信号范围内非常平坦。这些器件既可用作多路复用器，也可用作解复用器，输入信号范围可扩展至电源电压。 ADG708/ADG709采用16引脚TSSOP封装。
商品特性
- 1.8 V至5.5 V单电源
- ±2.5 V双电源
- 3 Ω导通电阻
- 0.75 Ω导通电阻平坦度
- 100 pA漏电流
- 14 ns开关时间
- 单8选1多路复用器ADG708
- 差分4选1多路复用器ADG709
- 16引脚TSSOP封装
- 低功耗
- TTL/CMOS兼容输入
- 符合汽车应用要求
应用领域
- 数据采集系统
- 通信系统
- 继电器替代
- 音频和视频切换
- 电池供电系统
