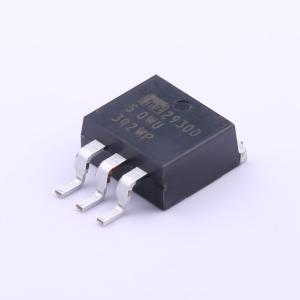

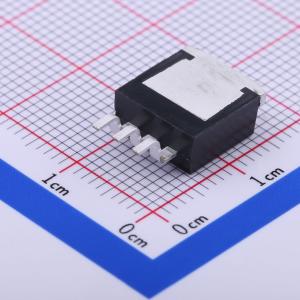

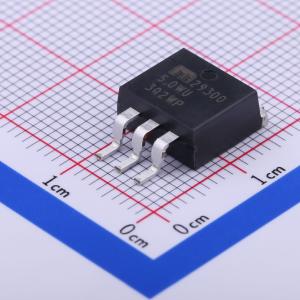

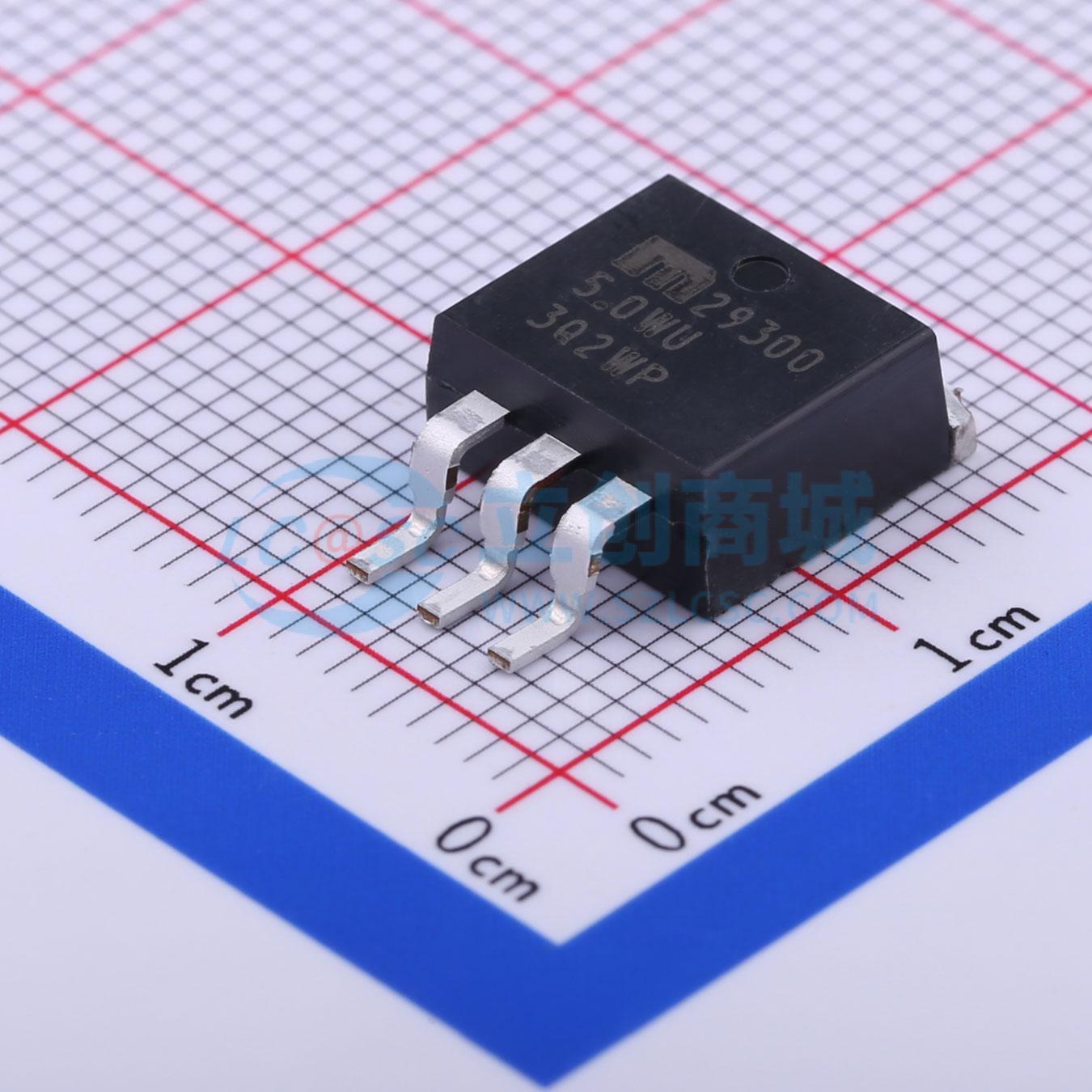

MIC29300-5.0WU

输入26V 输出5V 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高电流、高精度、低压差电压调节器。采用带有PNP传输元件的专有Super Beta PNP工艺，这些调节器具有350mV至425mV（满载）的典型压差电压和非常低的接地电流。专为高电流负载设计，这些器件也可应用于低电流、极低压差关键系统，其中它们微小的压差电压和接地电流值是重要特性。完全受保护，可防止过流故障、输入极性反转、引脚插入反转、过热操作以及正负瞬态电压尖峰
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC29300-5.0WU
商品编号: C386313
商品封装: TO-263-3
包装方式: 管装
商品毛重: 2.36克(g)

商品参数

商品概述

MIC2915x/2930x/2950x/2975x 是高电流、高精度、低压差稳压器。这些稳压器采用 Microchip 专有的 Super βeta PNP 工艺和 PNP 传输元件，典型压差为 350 mV 至 425 mV（满载），接地电流极低。这些器件专为高电流负载设计，也适用于低电流、对极低压差要求苛刻的系统，其极小的压差和接地电流值是重要特性。 MIC2915x/2930x/2950x/2975x 具备全面保护功能，可防止过流故障、输入极性反转、引脚插入反向、过热运行以及正负瞬态电压尖峰。五引脚固定电压版本具备逻辑电平通/断控制和错误标志，当输出超出稳压范围时会发出信号。标志状态包括输入电压过低（压差）、输出电流限制、过热关机以及输入上的极高电压尖峰。在 MIC29xx1 和 MIC29xx2 上，如果不需要通/断控制，使能引脚可连接到 V_IN。MIC2915x/2930x/2950x 提供 3 引脚和 5 引脚 TO - 220 以及表面贴装 TO - 263（D²Pak）封装。MIC2975x 7.5A 稳压器采用 5 引脚 TO - 247 封装。1.5A 可调输出的 MIC29152 采用 5 引脚功率 D - Pak（TO - 252）封装。

商品特性

高电流能力：
- MIC29150/29151/29152/29153：1.5A
- MIC29300/29301/29302/29303：3A
- MIC29500/29501/29502/29503：5A
- MIC29751/29752：7.5A
低压差
低接地电流
保证 1% 的精确容差
极快的瞬态响应
反接电池和“负载突降”保护
零电流关断模式（五引脚版本）
错误标志指示输出超出稳压范围（五引脚版本）
针对较小负载也有行业领先的性能规格
固定电压和可调版本

应用领域

电池供电设备
高效绿色计算机系统
汽车电子
高效线性电源
开关电源的高效后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	5V
	输出电流	3A
	电源纹波抑制比(PSRR)	-
	压差	370mV@(3A)

	属性	参数值
	静态电流(Iq)	37mA
	噪声	260uVrms
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
