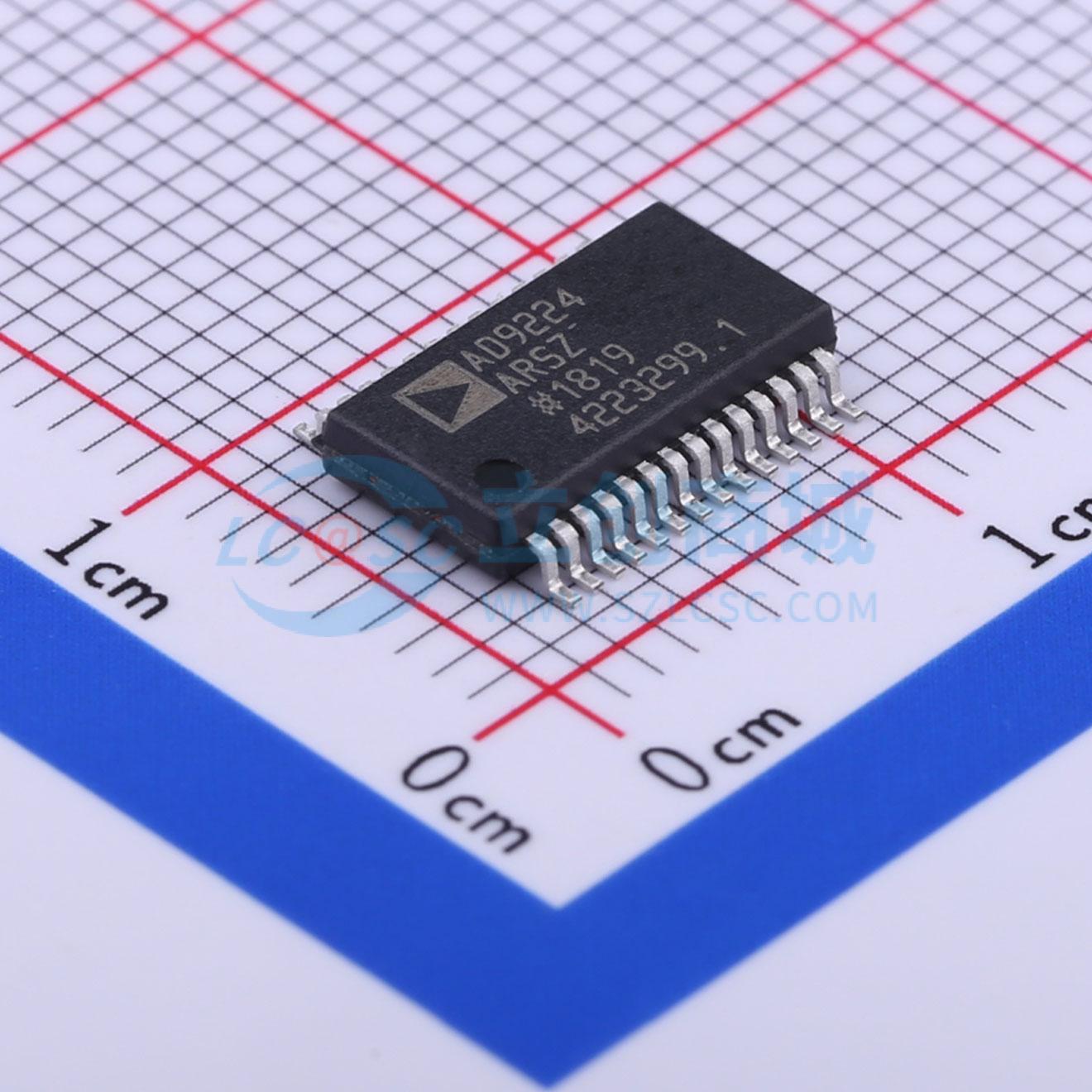

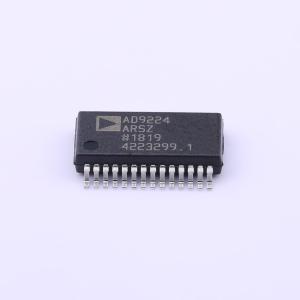

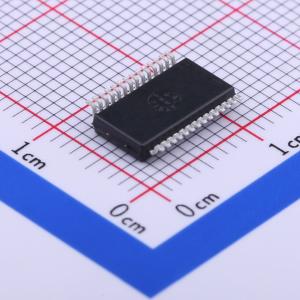

AD9224ARSZ
12位、40 MSPS单芯片ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单电源、12位、40 MSPS的模数转换器，带有片上高性能采样保持放大器和电压基准。采用多级差分流水线架构和输出误差校正逻辑，可在40 MSPS数据速率下提供12位精度，并保证在整个工作温度范围内无漏码。结合了低成本高速CMOS工艺和新颖架构，以较低的功耗和成本实现了现有双极型实现方案的分辨率和速度。输入便于与成像和通信系统接口，具有真正的差分输入结构，用户可选择多种输入范围和偏移，包括单端应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9224ARSZ
- 商品编号
- C386290
- 商品封装
- SSOP-28-208mil
- 包装方式
- 管装
- 商品毛重
- 0.544克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 40MHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 69.1dB | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 26ppm/℃ | |
| 静态电流 | 82mA |
商品概述
AD9224是一款单片、单电源、12位、40 MSPS模数转换器，片上集成高性能采样保持放大器和电压基准。AD9224采用多级差分流水线架构，并带有输出误差校正逻辑，可在40 MSPS数据速率下实现12位精度，且保证在整个工作温度范围内无漏码。 AD9224结合低成本高速CMOS工艺和新颖架构，在功耗和成本大幅降低的情况下，实现了与现有双极型器件相同的分辨率和速度。 AD9224的输入便于与成像和通信系统轻松接口。凭借真正的差分输入结构，用户可选择多种输入范围和偏移，包括单端应用。其动态性能出色。 采样保持（SHA）放大器非常适合在连续通道中切换满量程电压电平的多路复用系统，以及以高达并远超奈奎斯特速率的频率对单通道输入进行采样。 AD9224的宽带输入，加上与以往单片器件相比在功耗和成本上的节省，适用于通信、成像和医疗超声等应用。 AD9224内置可编程基准，也可选择外部基准，以满足应用的直流精度和温度漂移要求。
商品特性
- 单片12位、40 MSPS模数转换器
- 低功耗：415 mW
- 单+5 V电源
- 保证无漏码
- 差分非线性误差：±0.33 LSB
- 片上集成完整的采样保持放大器和电压基准
- 信噪失真比：68.3 dB
- 无杂散动态范围：81 dB
- 超量程指示
- 直接二进制输出数据
- 28引脚SSOP封装
- 与3 V逻辑兼容
应用领域
- 通信
- 成像
- 医疗超声
