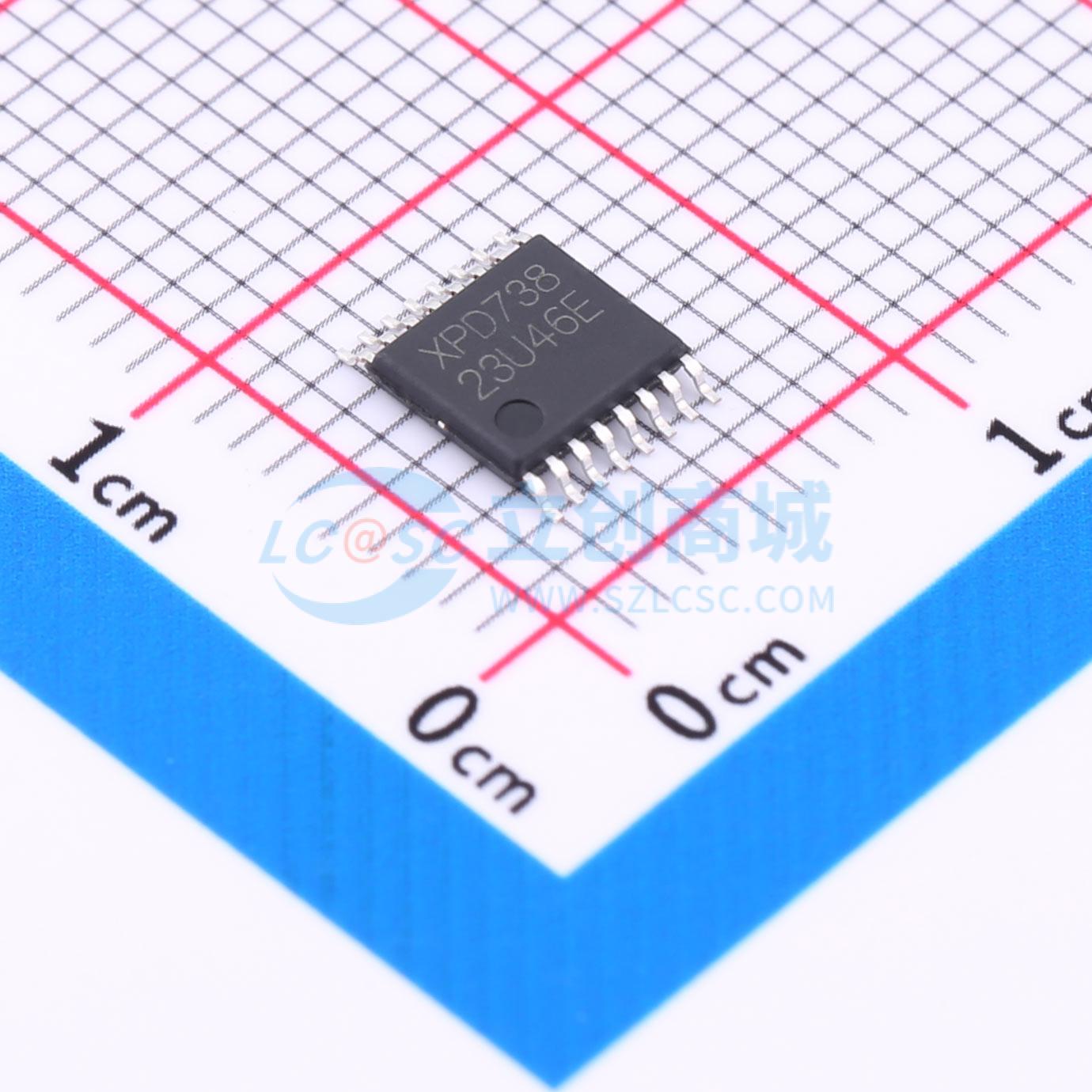

XPD738B20

XPD738 是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0 以及PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为FCP/SCP/HVSCP 快充协议、三星AFC 快充协议、BC1.2DCP 以及苹果设备2.4A 充电规范的多功能USB Type-C 和Type-A 双端口控制器。

XPD738 内置的Type-C 协议可以支持Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD738 集成的PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

当Type-C 和Type-A 其中一个端口接入设备时，Type-C 或Type-A 端口都可以实现独立的快充功能。当Type-C 和Type-A 都接入设备时，XPD738 会将输出电压降至5V 给设备供电。特别的，当Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD738 完美解决了Type-A 和Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至10mA ，可支持智能穿戴设备小电流充电。

XPD738 通过一路可Sink/Source 的电流源，连接到AC-DC 或DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。

XPD738 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。

XPD738 集成10mΩ VBUS 功率开关管，集成10mΩ 电流检测电阻，内置VPWR 和VBUS 双放电通路，节省了外围器件，发生错误时可以快速关闭输出并恢复到安全状态。

XPD738 采用TSSOP16 封装，外围简洁，很容易通过USB PD 认证测试。

• 通过USB PD3.0 认证（TID：3479）
• 支持USB Type -C 协议
• 配置为DFP（Source）
• 广播3A/1.5A 电流
• 支持USB Power Delivery（PD）2.0 和3.0以及PPS 协议
• 集成完整PD 分层通信协议
• PDO 可配置：5V，9V，12V，15V，20V
• 输出功率高至65W
• APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
• 支持Quick Charge 3.0+/3.0/2.0 协议
• 支持小米CHARGE TURBO 27W 协议
• 支持华为FCP/SCP/HVSCP 协议
• 支持三星AFC 协议
• 支持USB BC1.2 DCP
• 支持Apple 2.4A 充电规范
• 集成恒压（CV）环路控制
• 集成10mΩ VBUS 通路功率开关管
• 集成10mΩ电流检测电阻
• 内置VPWR 和VBUS 双放电通路
• 支持线损补偿功能
• 支持USB Type-A 和Type-C 双口工作模式
• 独立工作都有快充，同时工作回5V
• A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充
• A 口充饱关断电流阈值10mA，小电流充电
• 过压/欠压保护
• 过流保护
• 过温保护
• CC1/CC2/DP1/DM1/DP2/DM2 过压保护
• ESD 特性± 4KV
• Package: TSSOP-16

• AC-DC 适配器USB 充电设备
