PT2485

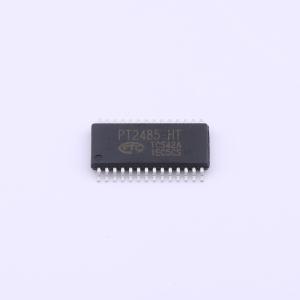

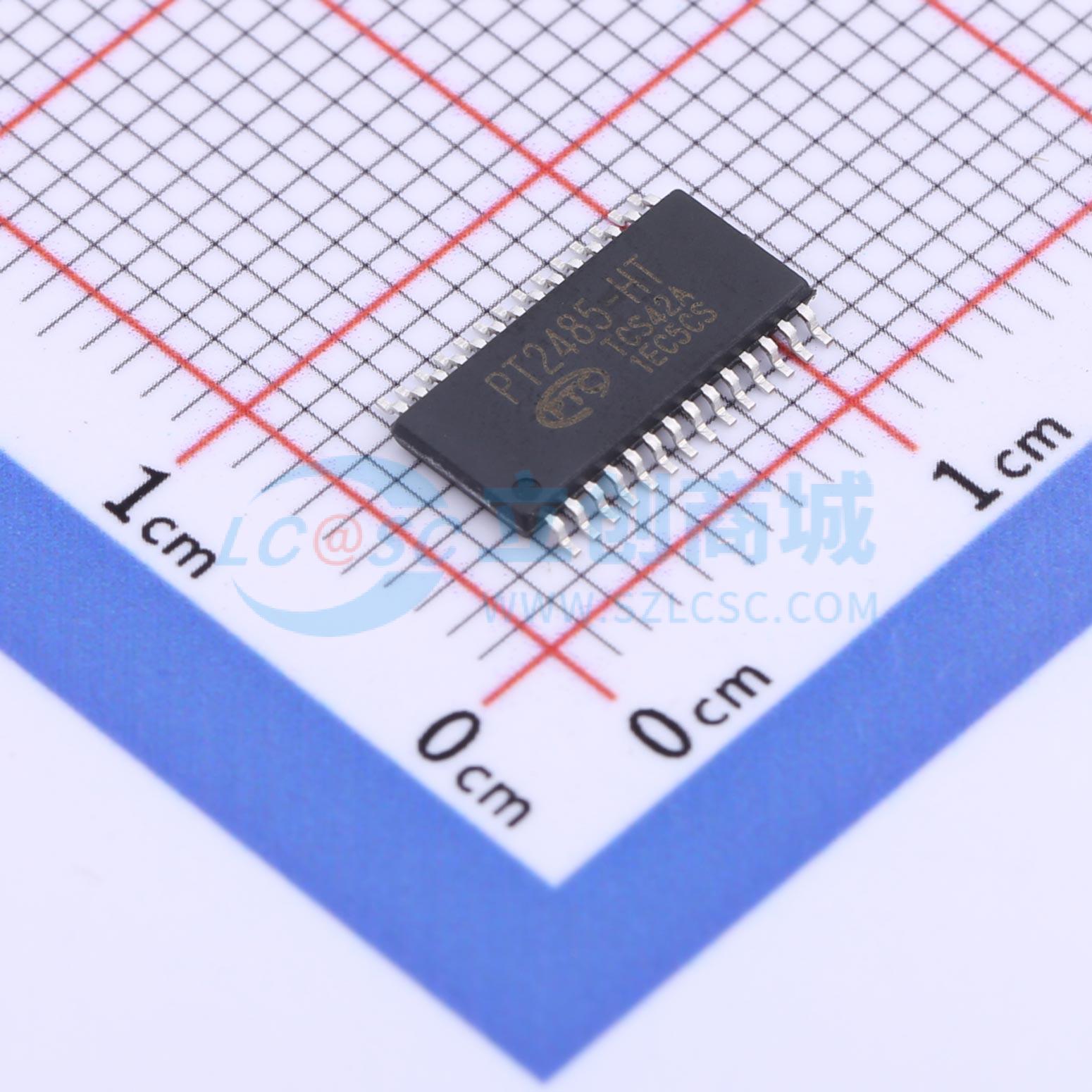

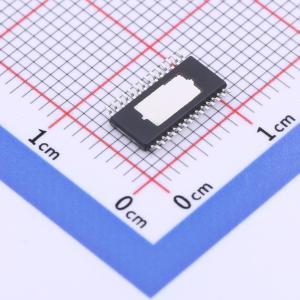

PT2485是一款单片集成电机驱动器，专为打印机、扫描仪以及家用和办公自动化设备而设计。单H桥驱动器可驱动直流有刷电机或双极步进电机的单绕组。输出H桥驱动器全部由N沟道MOSFET组成，允许驱动高达5A的最大峰值输出电流（VM = 24V，Ta = 25°C）。 相位和使能、工业标准控制逻辑接口非常通用，可通过32级PWM电流调节配置H桥输出开关，这有助于限制直流有刷电机的启动电流；或确定步进电机的绕组电流。电机电流衰减模式也可通过一个三态输入引脚进行编程。 PT2485采用带散热焊盘的28引脚HTSSOP封装。

• 8V至45V电源电压范围
• VM = 24V时，最大峰值输出电流为5A；配备额外散热片时，连续输出电流为3.5A
• 低导通电阻开关：Ti = 25°C时，高端 + 低端为0.2Ω（典型值）
• 相位和使能控制逻辑接口
• H桥输出电流由5位、32级PWM电流调节输入确定
• 绕组电流衰减模式：混合衰减、慢速衰减、快速衰减
• 驱动单个直流有刷电机或双极步进电机的单绕组
• 内置3.3V参考电压输出
• 低功耗睡眠模式
• 保护功能：过流保护（OCP）、热关断（TSD）、VM欠压锁定（UVLO）、故障指示引脚（FALTN）

• 自动取款机
• 打印机
• 扫描仪
• 办公自动化设备
• 娱乐设备
• 工厂自动化机器人
