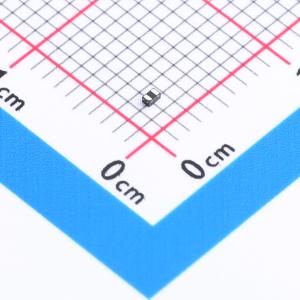

温馨提醒：图片仅供参考，商品以实物为准
WE05DGCF-B
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：小尺寸外形。 保护一个I/O或电源线。 低钳位电压。 超低电容：0.2pF。 工作电压：5V。 低泄漏电流。应用：HDMI 1.4和HDMI 2.0。 USB 3.0和USB 3.1
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WE05DGCF-B
- 商品编号
- C3039401
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.18pF |
商品特性
- 瞬态电压抑制器
- 小外形尺寸
- 保护一个 I/O 或电源线
- 低钳位电压
- 超低电容：0.2pF
- 工作电压：5V
- 低泄漏电流
- IEC 61000 - 4 - 2（静电放电）±12kV（空气），±12kV（接触）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）3A（8/20µs）
- 符合 RoHS 标准
应用领域
- HDMI 1.4 和 HDMI 2.0
- USB 3.0 和 USB 3.1
- USB Type - C
- Thunderbolt
- MIPI/MDDI
- 10GbE
- DVI
