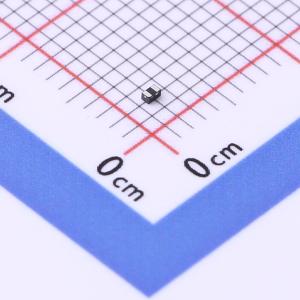

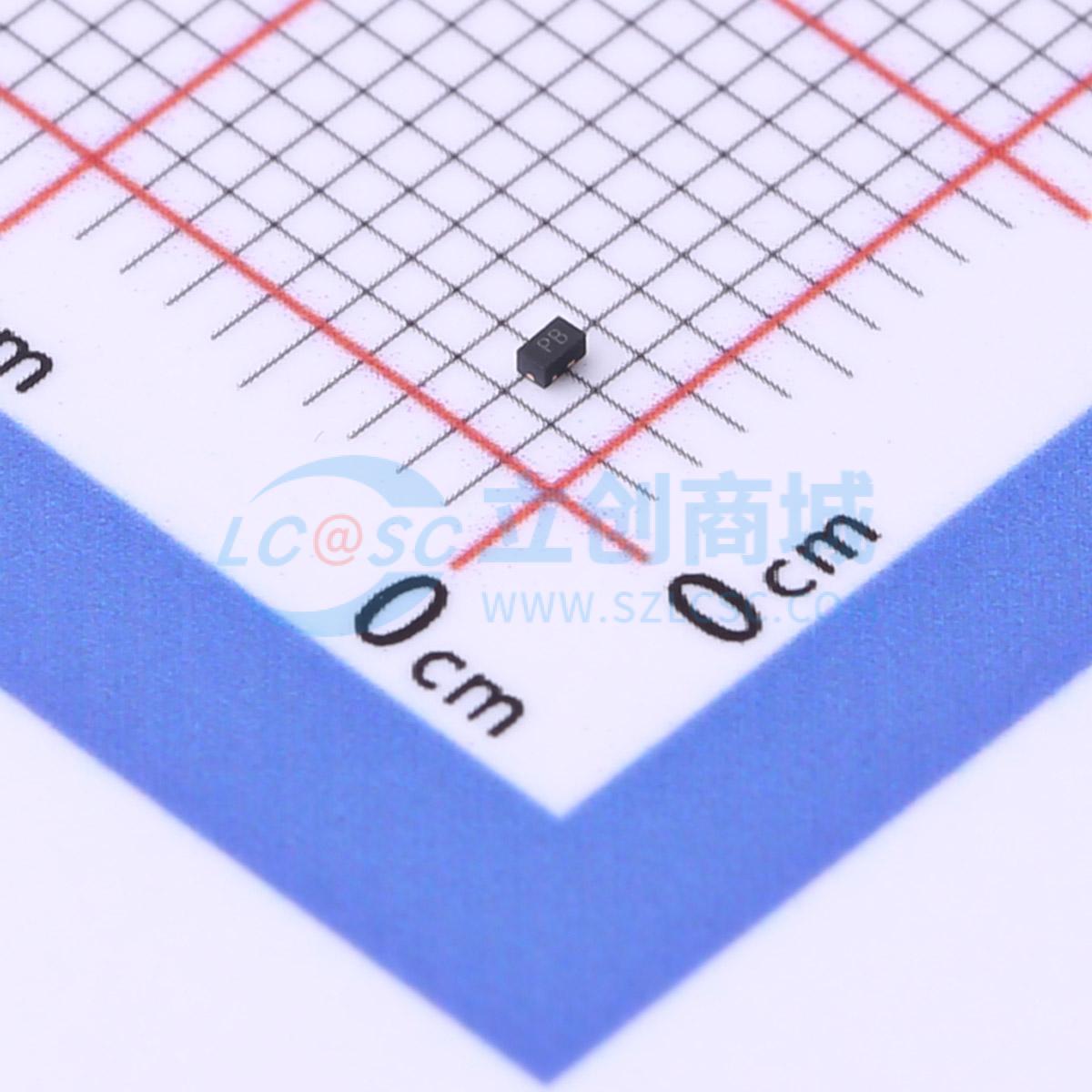

温馨提醒：图片仅供参考，商品以实物为准
WE05DF-BH
瞬态电压抑制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：小尺寸外形。 保护一个I/O或电源线。 低钳位电压。 工作电压：5V。 低泄漏电流。 IEC 61000-4-2（ESD）：±30kV（空气），±30kV（接触）。应用：手机及配件。 个人数字助理（PDA）
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WE05DF-BH
- 商品编号
- C3039411
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 77W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 14pF |
商品特性
- 小外形尺寸
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：5V
- 低漏电流
- IEC 61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）9A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
