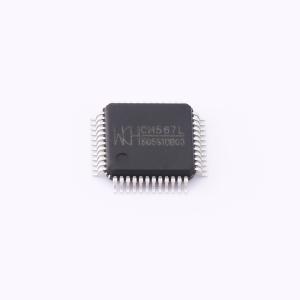

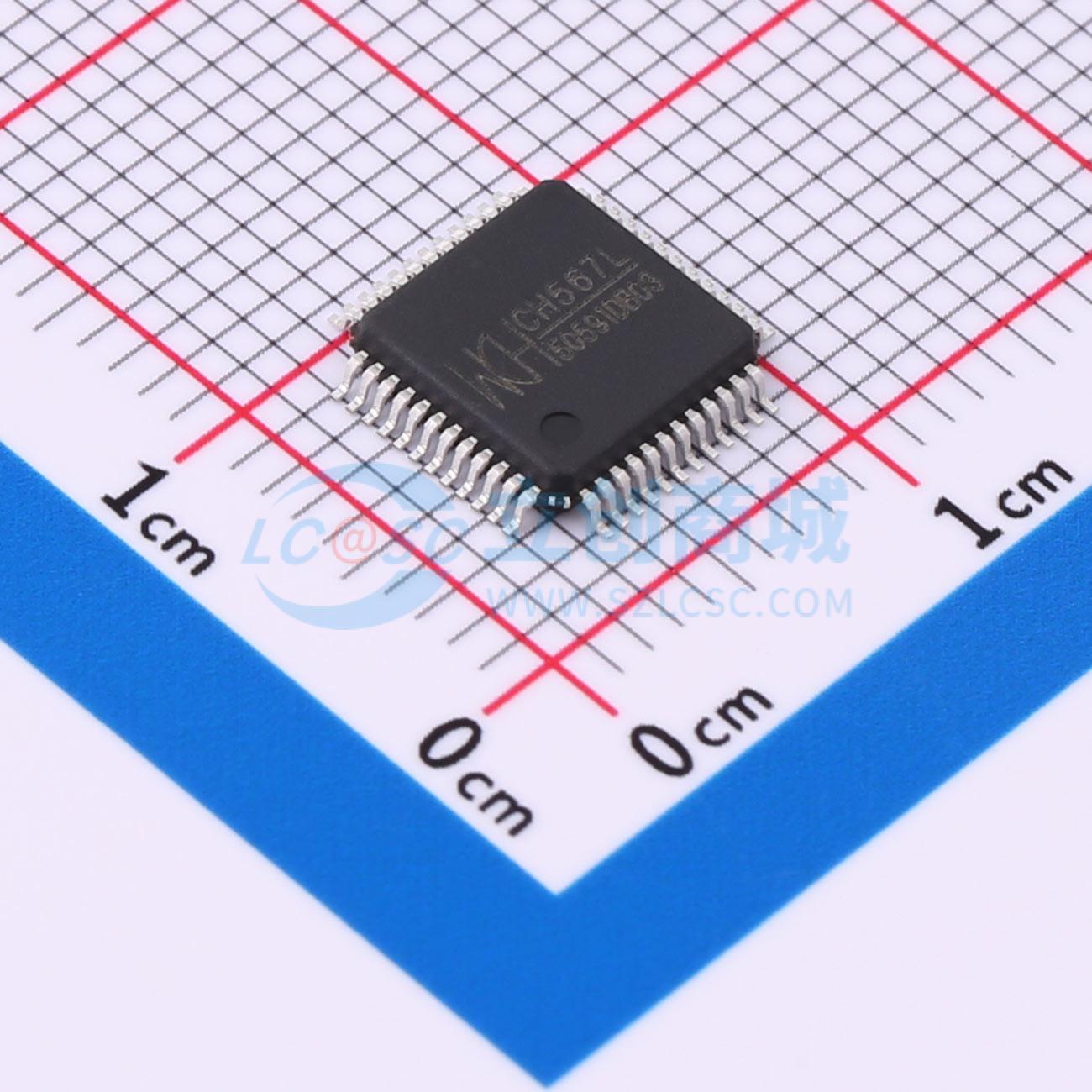

CH567L

32-bit RISC 微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能32位RISC精简指令集微控制器，内置192KB FLASH存储器、32KB SRAM和32KB DataFlash。芯片集成了两组独立的高速USB2.0主/从控制器、4组SD控制器、加密算法模块、4组UART接口、7组PWM、3组定时器等外设资源，可广泛用于各种嵌入式应用。
品牌名称: WCH(南京沁恒)
商品型号: CH567L
商品编号: C3036275
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.18克(g)

商品参数

参数完善中

商品概述

CH567 是高性能的32 位RISC 精简指令集微控制器，内置192KB FLASH 闪存、32KB SRAM 及32KB DataFlash。片上集成两组独立的高速USB2.0 主/从控制器、4 组SD 控制器、加密算法模块、4 组UART 接口、7 组PWM、3 组定时器等丰富的外设资源，可广泛的应用于各种嵌入式应用。

商品特性

内核：32 位RISC 精简指令集内核，最高主频120MHz
存储：192KB 字节程序存储区，支持写保护；32KB 字节SRAM；32KB 字节DataFlash
双USB2.0 高速收发器（内置PHY）：高速Host / Device 模式；支持控制/批量/中断/同步传输；支持双缓冲PINT - PONG 机制；支持DMA
4 组独立SD 控制器：支持单线、4 线、8 线通讯模式；支持SD/TF 卡、SDIO 卡以及eMMC 卡等；内置FIFO；支持AES 和SM4 算法；提供8 种加解密模式；支持DMA
定时器：3 组26 位定时器；支持信号宽度采样/边沿捕捉、PWM 可调输出、计数功能；TMR1 和TMR2 支持DMA
通用异步串口UART：4 组独立UART，兼容16C550；最高波特率6Mbps；内置FIFO，多个触发级
PWMX：扩展4 组PWM 输出，占空比可调
SPI：2 组SPI 接口，1 个支持Master 和Slave 模式，1 个只支持Master 模式；内置FIFO；SPI0 支持DMA
LED 屏接口：支持1/2/4 路数据线；内置FIFO，支持双缓冲；支持DMA
主动并口：8 位数据、15 位地址总线，时序可调
低功耗：睡眠模式，支持部分GPIO 或者USB 信号唤醒
通用I/O 端口：30 个GPIO 口；8 个引脚可设置电平/边沿中断；部分引脚具有复用及映射功能
芯片ID 号：唯一64bit ID 识别号
电源：3.0 - 3.6V (3.3V±10%)
封装：LQFP48

应用领域

安全存储
家居安防
USB 相关应用
监控
报警系统
打印机
扫描仪等应用控制
