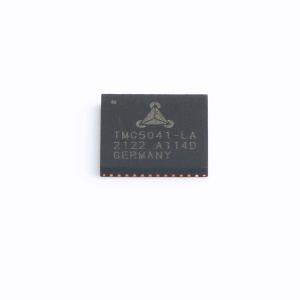

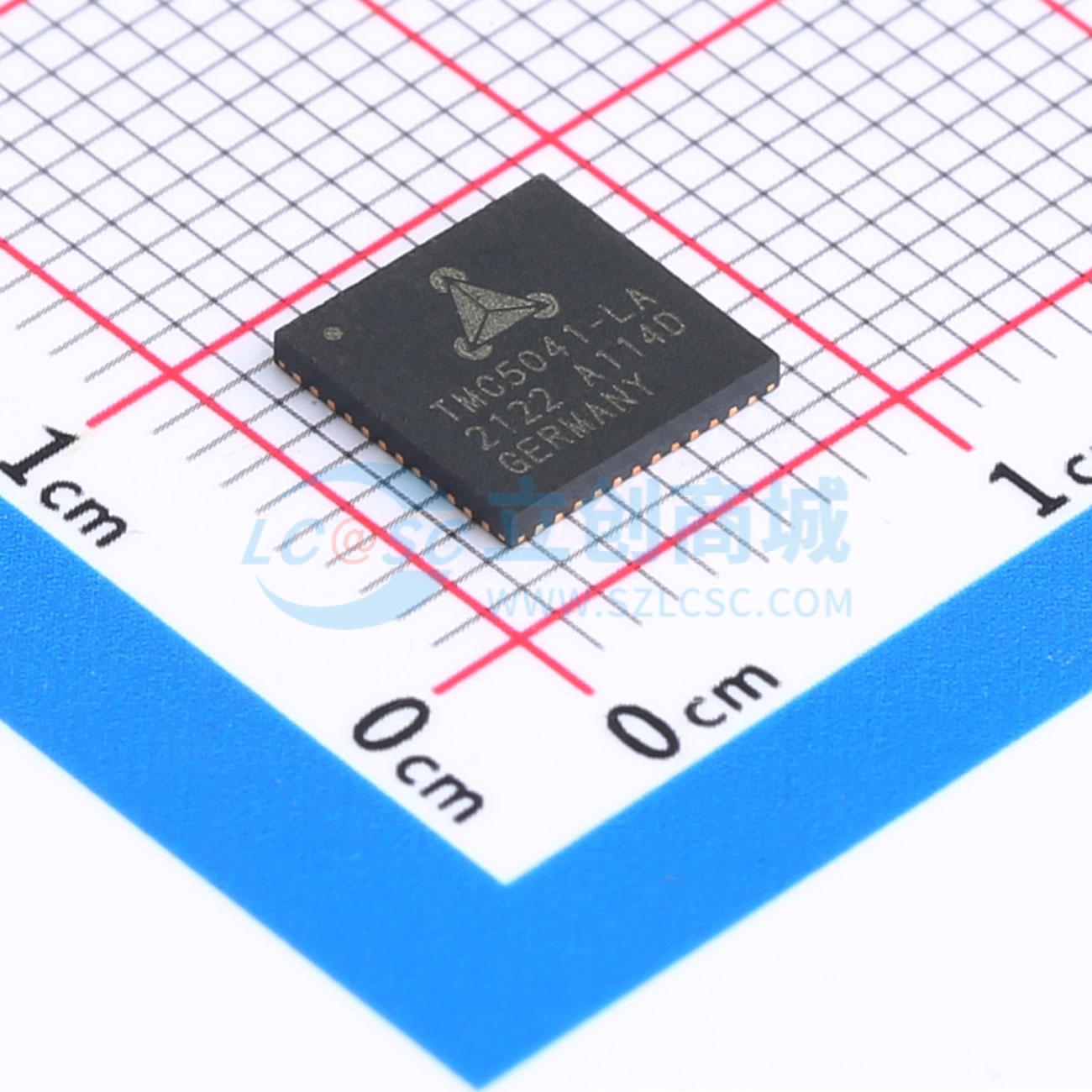

TMC5041-LA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TRINAMIC
商品型号: TMC5041-LA
商品编号: C3036147

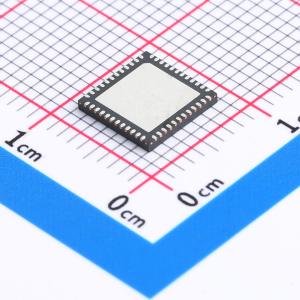

商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.16克(g)

商品概述

TMC5041是一款经济高效的双步进电机控制器和驱动器IC，具备串行通信接口。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于先进的stealthChop斩波器，该驱动器可确保在实现最高效率和最佳电机转矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，从而提供经济高效的解决方案。完整的解决方案将学习成本降至最低，同时提供同类产品中最佳的性能，确保了极具竞争力的解决方案。

商品特性

两个两相步进电机
驱动能力高达2x1.1A线圈电流（2x1.5A峰值）
具备SixPoint™斜坡的运动控制器
电压范围4.75…26V DC
SPI接口
每轴有zx参考开关输入
最高分辨率可达每整步256微步
stealthChop™技术，实现极其安静的运行和平稳的运动
spreadCycle™高动态电机控制斩波器
stallGuard2™高精度无传感器电机负载检测
coolStep™电流控制，可节省高达75%的能源
被动制动和续流模式
全面保护与诊断功能
采用7x7mm² QFN48封装，尺寸紧凑

应用领域

闭路电视、安防
办公自动化
天线定位
电池供电应用
自动取款机、现金循环机、销售点终端
实验室自动化
液体处理
医疗领域
打印机和扫描仪
泵和阀门

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-

	属性	参数值
	接口类型	SPI
	集成开关	-
	工作温度	-40℃~+125℃
