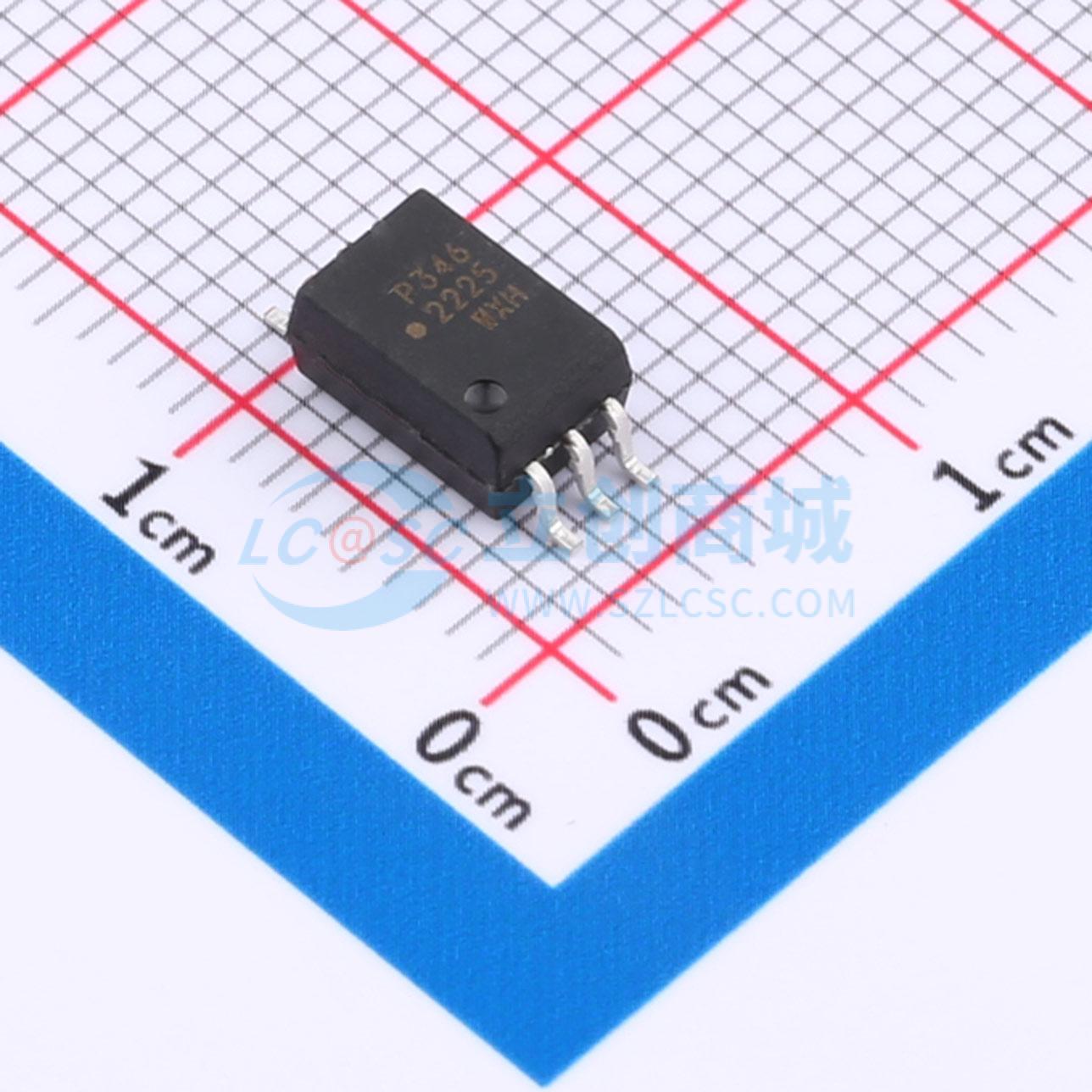

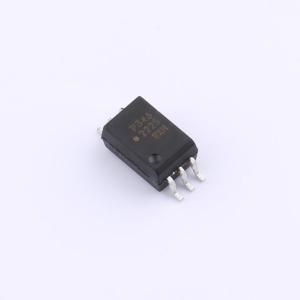

温馨提醒：图片仅供参考，商品以实物为准
ACPL-P346-000E
ACPL-P346-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - P346/W346包含一个铝镓砷（AlGaAs）发光二极管，该二极管与带有功率输出级的集成电路进行光耦合。这款光耦合器非常适合驱动用于逆变器或AC - DC/DC - DC转换器应用中的功率MOSFET和碳化硅（SiC）MOSFET。输出级较宽的工作电压范围可为栅极控制设备提供所需的驱动电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-P346-000E
- 商品编号
- C3036217
- 商品封装
- SO-6
- 包装方式
- 管装
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 10V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 70kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 120ns | |
| 传播延迟 tpHL | 120ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 2A | |
| 耗散功率(Pd) | 550mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 11mA |
