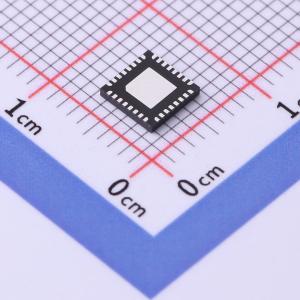

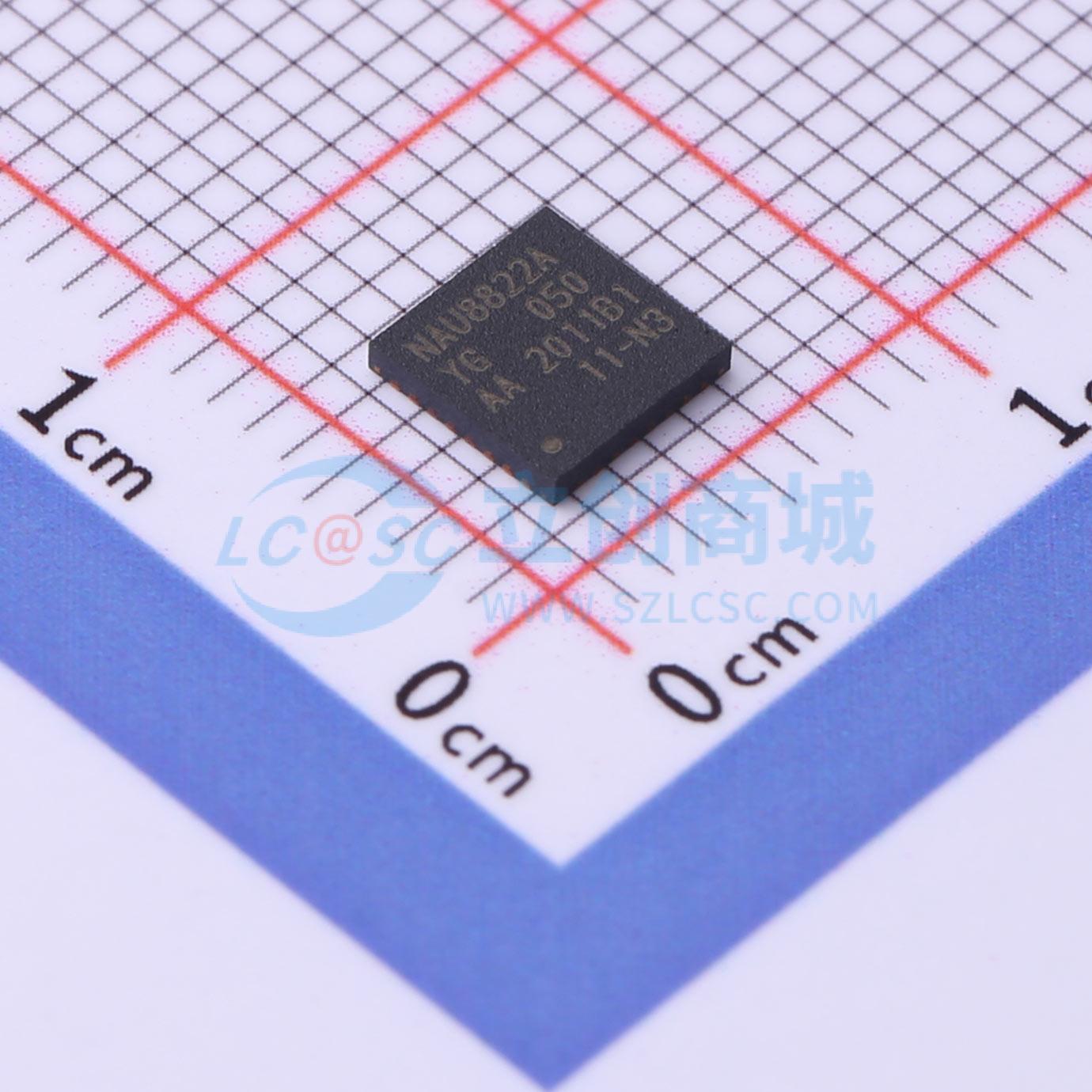

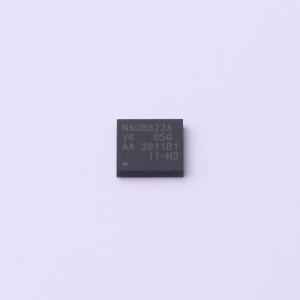

NAU8822AYG

NAU8822A 是一款适用于便携式和通用音频应用的低功耗、高品质编解码器。除了精密的 24 位立体声 ADC 和 DAC 外，该器件还集成了一系列额外功能，以简化完整音频系统解决方案的实现。NAU8822A 包括用于扬声器、耳机以及差分或立体声线路输出的驱动器，并集成了用于立体声差分麦克风的前置放大器，显著减少了外部元件需求。此外，还配备了一个分数 PLL，可使用 8MHz 至 33MHz 之间任何常见的系统时钟，为编解码器精确生成任何音频采样率。 先进的片上数字信号处理功能包括一个 5 频段均衡器、一个 3D 音频增强器、一个通过 ADC 对麦克风或线路输入进行的混合信号自动电平控制，以及一个用于播放路径的数字限幅器/动态范围压缩器（DRC）功能。ADC 路径中还提供了额外的数字滤波选项，以简化特定应用需求的实现，如“风噪降低”和语音频段增强。数字音频输入/输出接口可以作为主设备或从设备运行。 NAU8822A 的模拟电源电压范围为 2.5V 至 3.6V，而数字内核可在 1.7V 下运行以节省功耗。扬声器 BTL 输出对和两个辅助线路输出可使用 5V 电源供电，以提高输出功率能力，使 NAU8822A 能够向外部扬声器提供 1 瓦的功率。内部寄存器控制可通过软件控制对芯片的子部分进行掉电操作，从而实现灵活的节能模式。 NAU8822A 的工作温度范围为 -40℃ 至 +85℃。可根据要求提供符合汽车级 AEC - Q100 认证和 TS16949 标准的器件。

• DAC：94dB 信噪比和 -84dB 总谐波失真（“A”加权）
• ADC：90dB 信噪比和 -80dB 总谐波失真（“A”加权）
• 集成 BTL 扬声器驱动器：在 8Ω 负载下输出 1W
• 集成耳机驱动器：在 16Ω 负载下输出 40mW
• 集成可编程麦克风放大器
• 集成线路输入和线路输出
• 片上 PLL
• 集成具有特定功能的 DSP：
  • 5 频段均衡器
  • 3D 音频增强
  • 输入自动电平控制（ALC/AGC）/限幅器
  • 输出动态范围压缩器/限幅器
  • 陷波滤波器和高通滤波器
• 标准音频接口：PCM 和 I²S
• 具备读写能力的串行控制接口
• 信号电平与 DSP 状态的实时回读
• 支持 8kHz 至 48kHz 的任何采样率
• 工业温度范围：-40℃ 至 +85℃

• 个人媒体播放器
• 智能手机
• 个人导航设备
• 便携式游戏机
• 摄像机
• 数码相机
• 便携式电视
• 立体声蓝牙耳机
