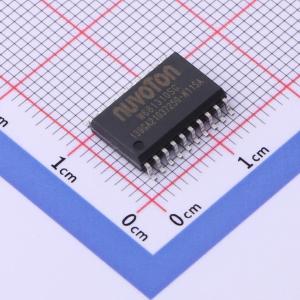

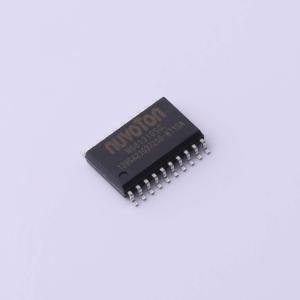

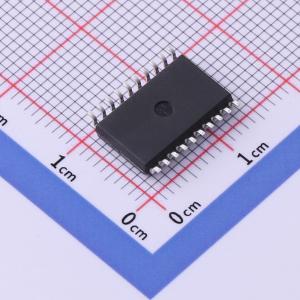

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
W681310是一款通用单通道PCM编解码器，可通过引脚选择μ律或A律压扩。该器件符合ITU G.712规范。它采用单路+3V电源供电，提供20引脚SOG、SSOP和TSSOP封装选项。其功能包括语音信号的数字化和重建，以及PCM系统所需的带限和平滑滤波器。W681310的性能指标适用于-40℃至+85℃的工业温度范围。 W681310集成了片上精密电压基准和一个额外的功率放大器，能够差分驱动300Ω负载，峰峰值可达3.544V。模拟部分采用全差分设计，可降低噪声并提高电源抑制比。数据传输协议支持PCM应用的长帧和短帧同步通信，以及ISDN应用的IDL和GCI通信。W681310可接受256 kHz至4.800 MHz之间的八种主时钟速率，片上预分频器会自动确定所需内部时钟的分频比。 为方便快速评估和原型设计，提供W681310DK开发套件。
商品特性
- 单路+3V电源（2.7V至5.25V）
- 典型功耗为10 mW，掉电模式下为0.5 μW
- 全差分模拟电路设计
- 片上精密基准电压为0.886 V，适用于600 Ω负载下-5 dBm的TLP
- 推挽式功率放大器，可通过外部调节增益，负载能力为300 Ω
- 八种主时钟速率，范围为256 kHz至4.800 MHz
- 可通过引脚选择μ律和A律压扩（符合ITU G.711）
- 编解码器的A/D和D/A滤波符合ITU G.712
- 工业温度范围（-40℃至+85℃）
- 封装形式：20引脚SOG（SOP）、SSOP和TSSOP
- 提供无铅封装选项
应用领域
- VoIP、网络语音通信
- 数字电话和通信系统
- 无线语音设备
- 专用自动交换分机（PABX）/小型办公室家庭办公室（SOHO）系统
- 本地环路卡
- SOHO路由器
- 光纤到路边设备
- 企业电话
- ISDN设备
- 调制解调器/PC卡
- 数字语音记录仪
