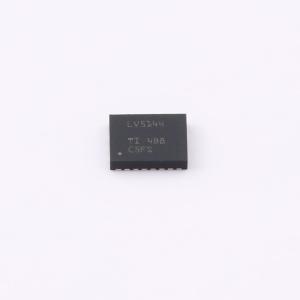

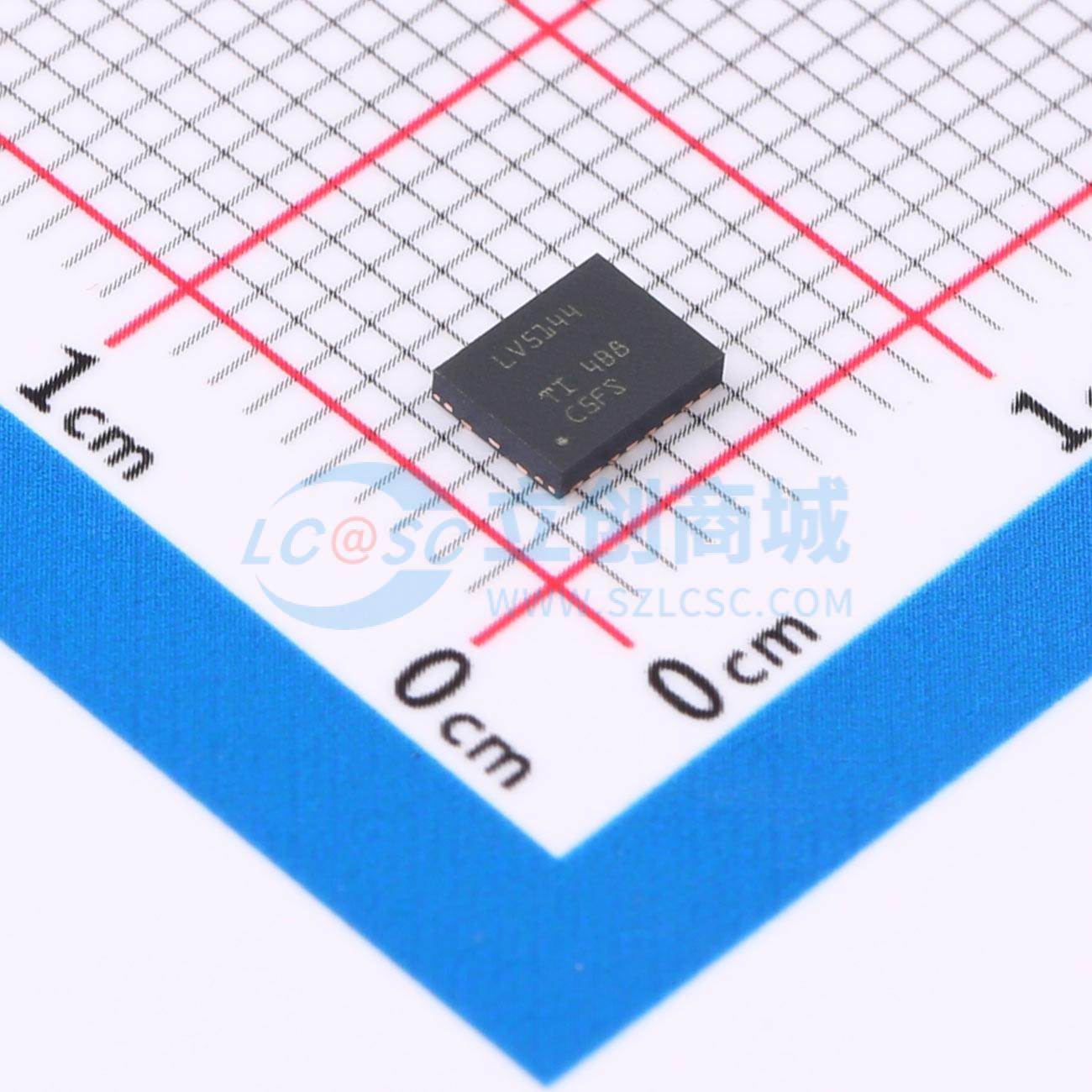

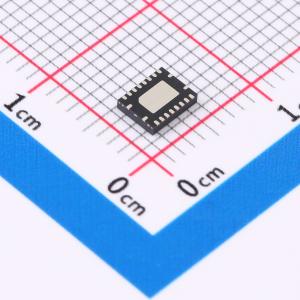

LV5144RGYR
降压型 6V~95V
- 描述
- 该同步降压控制器可从高输入电压源或承受高压瞬变的输入轨进行调节，最大限度减少对外部浪涌抑制组件的需求。45 ns的高端开关最小导通时间可实现大降压比，能从48 V标称输入直接降压转换为低压轨，降低系统复杂性和设计成本。该控制器在输入电压低至6 V的电压骤降期间仍可继续工作，必要时占空比接近100%，非常适合高性能工业控制、机器人、数据通信和RF应用。强制PWM (FPWM) 操作可消除开关频率变化，以最大限度减少EMI，而用户可选的二极管仿真可降低轻载条件下的电流消耗。高达1 MHz的可调开关频率可与外部时钟源同步，以消除对噪声敏感的应用中的拍频。 该电压模式控制器带有线路前馈，使用适用于标准阈值MOSFET的强劲7.5 V栅极驱动器驱动外部高端和低端N沟道功率开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV5144RGYR
- 商品编号
- C34042097
- 商品封装
- VQFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~95V | |
| 输出电压 | 800mV~60V | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；可调限流；打嗝限流 |
商品概述
LV5144 95V 同步降压控制器旨在对高输入电压源或会发生高电压瞬变的输入电源轨进行电压调节，从而尽可能地减少对外部浪涌抑制元件的需求。45ns 的高侧开关超短导通时间有助于获得较大的降压比，支持从 48V 标称输入到低电压轨的直接降压转换，从而降低系统的复杂性和设计成本。LV5144 在输入电压突降至 6V 时，仍能根据需要以接近 100% 的占空比继续工作。强制PWM(FPWM)模式运行可以消除开关频率变化从而尽可能地降低EMI，而用户可选的二极管仿真功能则可以降低轻负载条件下的电流消耗。高达1MHz的可调开关频率可同步至外部时钟源，从而消除噪声敏感应用中的拍频。LV5144电压模式控制器具有线路前馈功能，使用适用于标准阈值的MOSFET的7.5V栅极驱动器，来驱动外部高侧和低侧N沟道电源开关。具有2.3A拉电流和3.5A灌电流能力的自适应定时栅极驱动器可在开关切换期间尽可能地减少体二极管导通，从而降低在以高输入电压和高频率驱动MOSFET时的开关损耗并提高热性能。LV5144可通过开关稳压器的输出或其他可用源供电，从而进一步提高效率。180° 异相时钟输出（相对于内部振荡器的同步输出）非常适用于级联或多通道电源，可降低输入电容器纹波电流和EMI滤波器尺寸。LV5144的其他特性包括:可配置软启动、用于故障报告和输出监控的漏极开路电源正常监视器、单调启动至预偏置负载、集成VCC辅助电源稳压器和自举二极管、外部电源跟踪、具有可调线路欠压锁定(UVLO)迟滞的精密使能输入、断续模式过载保护和带自动恢复的热关断保护。LV5144 控制器采用 4.5mm × 3.5mm 热增强型 20 引脚 VQFN 封装，并为高电压引脚和可湿性侧面留出额外空间，以便对焊锡接点填角焊缝进行光学检测。标准VQFN封装难以目视判断焊接是否成功，可湿性侧面工艺解决了无引脚封装侧引线润湿问题，LV5144采用带可湿性侧面的20引脚VQFN封装可提供可焊性的可视标识，从而减少检测时间和制造成本。
商品特性
- 多功能同步降压直流/直流控制器
- 环境温度范围为 -40℃ 至 +125℃
- 6V至95V的宽输入电压范围
- 最大结温125℃
- 具有±1%反馈精度的0.8V基准
- 0.8V至60V可调节输出电压
- 最小导通时间45ns，可实现高VIN/VOUT比
- 最小关断时间145ns，可实现低压降
- 支持无损RDS(on)或分流电流感应
- 针对 CISPR 11 和 CISPR 32 B 类 EMI 要求进行了优化
- 开关频率范围100kHz至1MHz
- 同步输入和同步输出功能
- 可选二极管仿真或FPWM
- 适用于标准VTH MOSFET的7.5V栅极驱动器
- 14ns 自适应死区时间控制
- 2.3A 拉电流和 3.5A 灌电流能力
- 固有保护特性，可实现稳健设计
- 可调节输出电压软启动
- 断续模式过流保护
- 具有迟滞功能的输入 UVLO
- VCC和栅极驱动UVLO保护
- 精密使能输入和漏极开路PGOOD指示器（用于时序和控制）
- 具有迟滞功能的热关断保护
- 具有可湿性侧面的20引脚VQFN封装
应用领域
- 无线基础设施
- 云计算
- 工业电机驱动
- 测试和测量
- 个人交通车辆:电动自行车
- 高性能工业控制
- 机器人
- 数据通信
- 射频应用
- 资产跟踪
- 机群管理系统
- 非隔离式PoE
- IP摄像头
- 反相降压/升压稳压器
