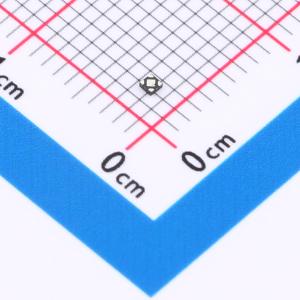

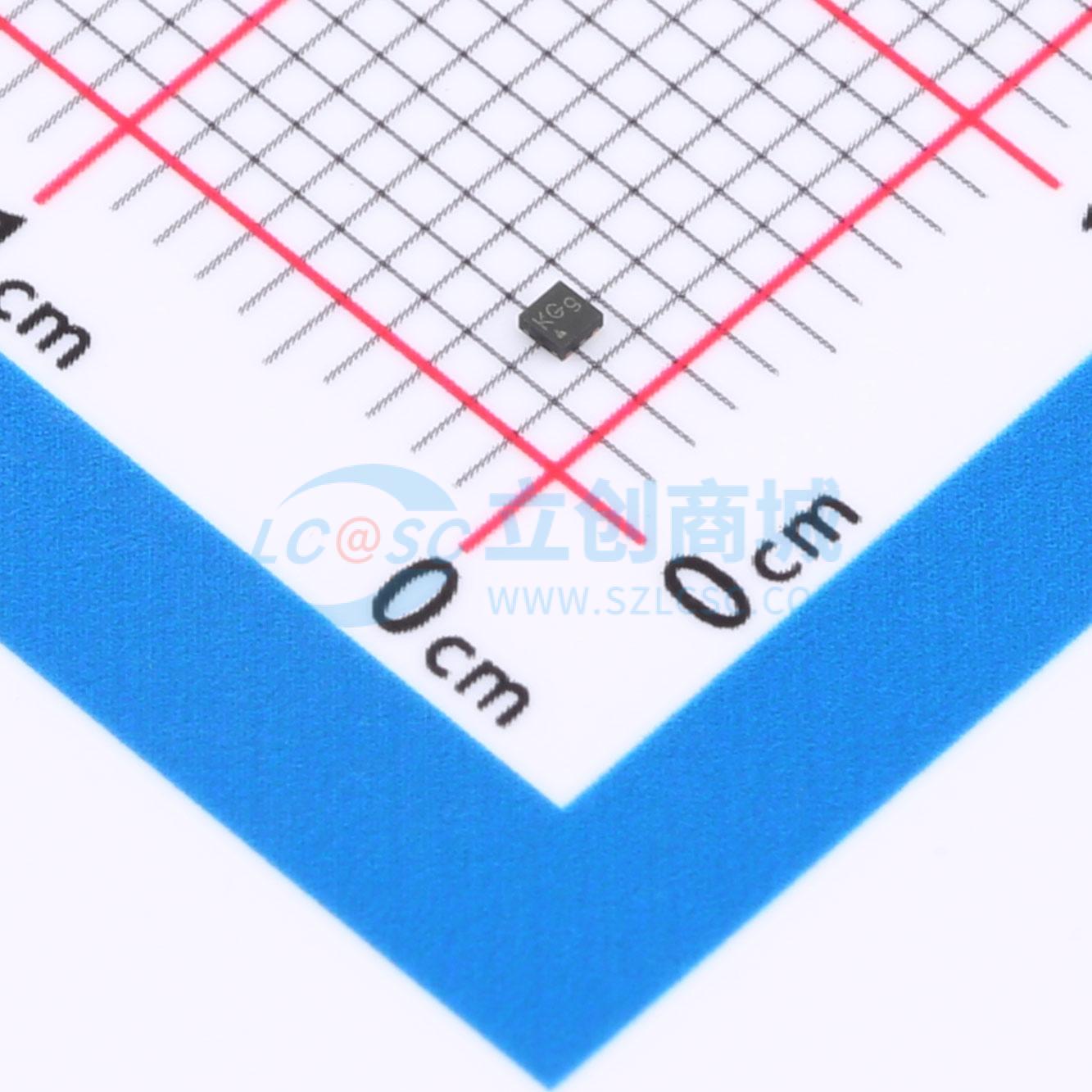

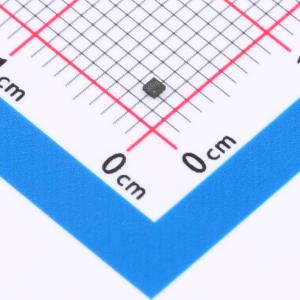

LP3997-30QVF

3V 300mA 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高性能低压差LDO电压调节器，具有超低静态电流、高电源抑制比、快速瞬态响应和高精度。采用先进CMOS工艺，适用于许多需要高达300mA负载电流稳压电源的应用。包括标准固定输出电压1.2V、1.5V、1.8V、2.5V、2.8V、3.0V和3.3V。使用1.0μF-10μF陶瓷输出电容时稳定。具有限流功能防止短路，热过载保护防止过热。提供标准SOT23、DFN-4 (1mmx1mm)和SOT23-5封装。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3997-30QVF
商品编号: C34039746
商品封装: DFN-4(1x1)
包装方式: 编带
商品毛重: 0.0132克(g)

商品参数

商品概述

LP3997系列是高性能、低 dropout (LDO) 线性稳压器，具有超低静态电流、高电源抑制比(PSRR)、快速瞬态响应和高精度。该系列器件采用先进CMOS工艺，适用于许多需要高达300mA负载电流的稳压电源应用。LP3997系列包含1.2V、1.5V、1.8V、2.5V、2.8V、3.0V和3.3V的标准固定输出电压。该器件在使用1.0μF~10μF陶瓷输出电容时保持稳定，并通过限流功能防止短路，通过热过载保护防止过热。该器件提供标准SOT23、DFN-4 (1mm×1mm) 和 SOT23-5 封装。

商品特性

宽输入电压范围：1.6V ~ 6.0V
固定输出电压：1.2V 至 5V
最大负载电流高达 300mA
高电源抑制比(PSRR)：65dB @ 1kHz
超低静态电流：2μA
低噪声：60μV(RMS) 典型值
低压差电压：
- 60mV @ 100mA 负载，VOUT=3.3V
- 180mV @ 300mA 负载，VOUT=3.3V
- 100mV @ 100mA 负载，VOUT=1.8V
- 305mV @ 300mA 负载，VOUT=1.8V
输出电压精度：±1.5% @ 1mA 典型值
热关断保护
优异的负载/线性瞬态响应
线性调整率：0.02%/V 典型值
负载调整率：20mV 典型值
强大的静电放电(ESD)能力：
- 人体模型(HBM)：4kV
- 带电器件模型(CDM)：1kV
封装：SOT23-5, DFN1x1-4, SOT23
符合RoHS标准且100%无铅(Pb)

应用领域

可穿戴设备
数码相机
音频设备
便携式和电池供电设备
直流-直流转换后稳压
后级稳压
无线手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	2uA
	噪声	60uVrms
	功能特性	使能控制；短路保护；输出放电；热关断
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1
