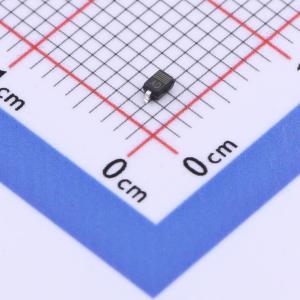

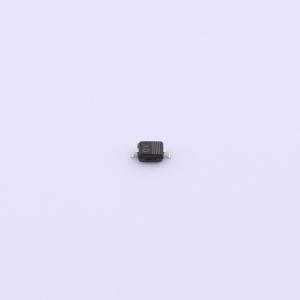

HESDNC12VB1EL-B
1路双向ESD AD
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOD-323封装的双向ESD静电防护二极管，针对12V系统提供单通道高效保护。具备9A峰值脉冲电流IPP能力，有效抑制双向瞬态ESD冲击，确保电路安全稳定。结电容低至8pF，适用于高速数据接口，兼具卓越信号完整性和强大ESD防护效能，是高要求电子设备的理想选择。
- 商品型号
- HESDNC12VB1EL-B
- 商品编号
- C3033493
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 170W@8/20us | |
| 击穿电压 | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
