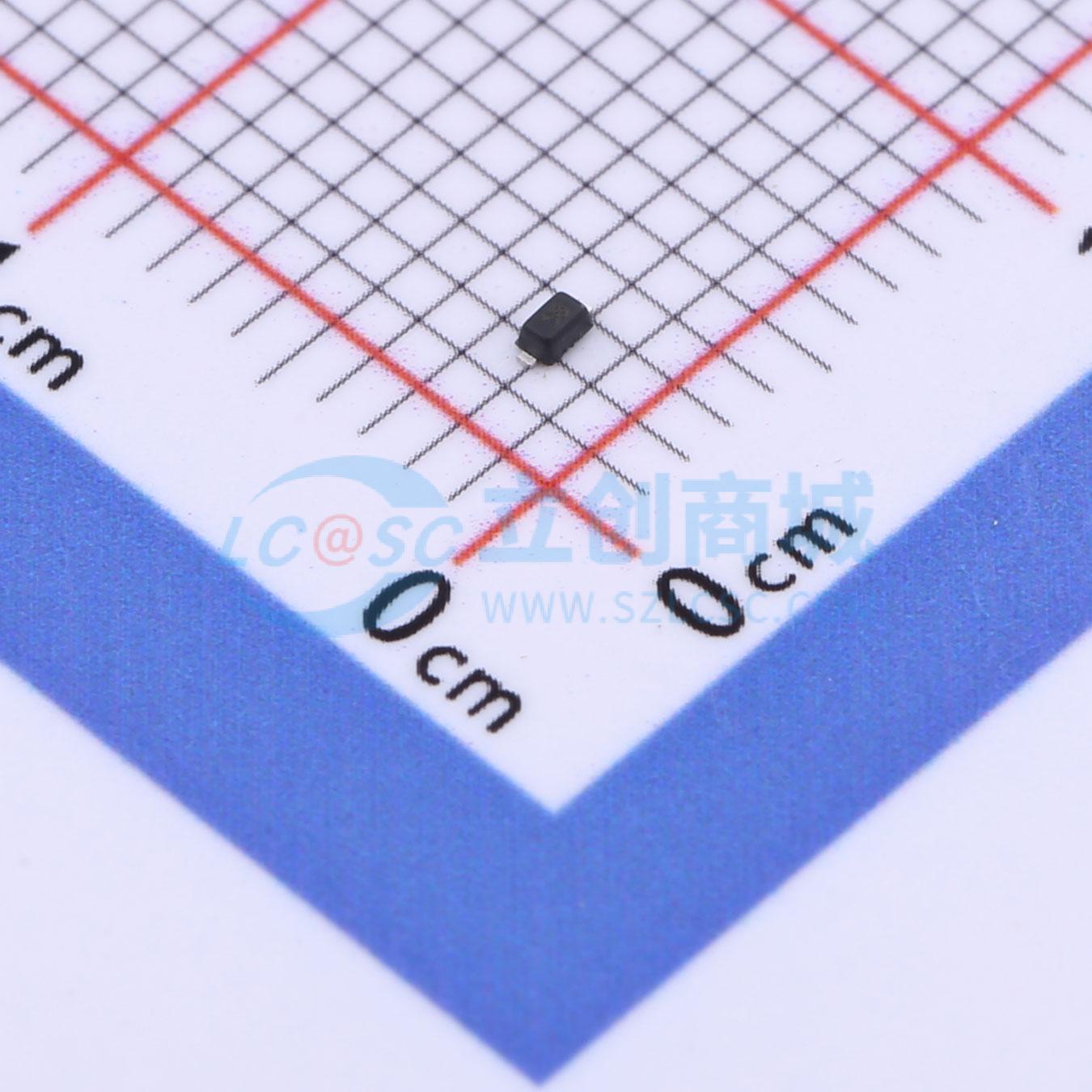

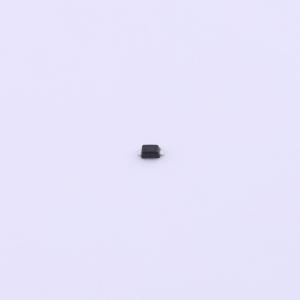

温馨提醒：图片仅供参考，商品以实物为准
HESDLC5VB1CL-A
1路 双向ESD 5V截止 峰值脉冲电流：2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 销售中的这款ESD静电防护二极管采用SOD-523封装，为1通道双向设计。具备5V反向工作电压耐受值VRWM，能有效防止过电压损害。其峰值脉冲电流IPP达2.5A，结电容低至2.5pF，确保在提供卓越ESD保护的同时，最大程度减少对高速信号质量的影响，尤其适用于对静电防护和信号速度有严格要求的精密电子接口。
- 商品型号
- HESDLC5VB1CL-A
- 商品编号
- C3033492
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HESDLC5VB1CL-A可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压感应瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。 它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
商品特性
- 超低电容2.5 pF
- 低钳位电压
- 小外形尺寸：0.047" x 0.032"（1.20 mm x 0.80 mm）
- 低本体高度：0.016"（0.4 mm）
- 耐受电压：5V
- 低泄漏
- 典型响应时间 < 1.0 ns
- IEC61000-4-2 4级ESD保护
- 这是一款无铅器件
