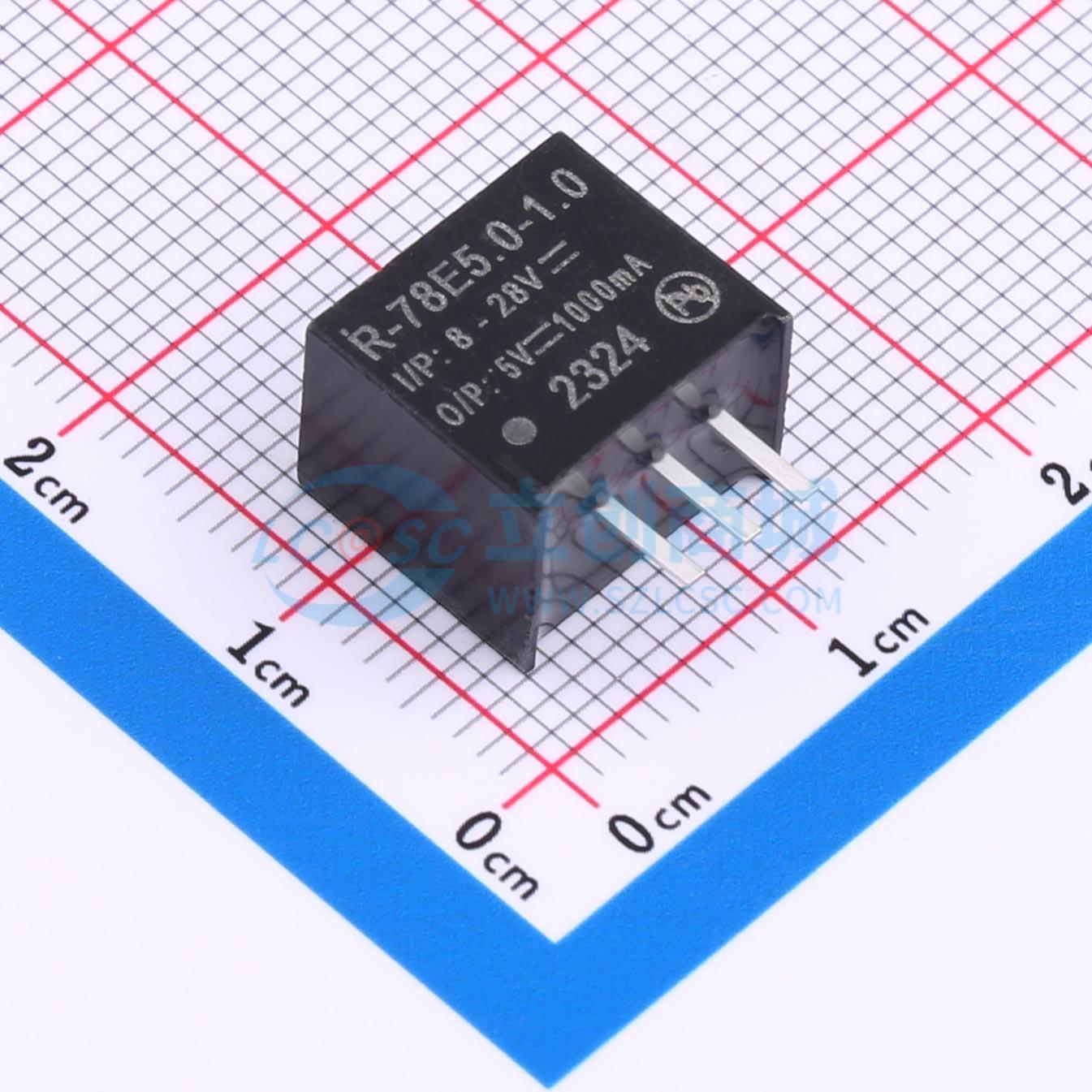

R-78E5.0-1.0
8V~28V 5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- R-78E系列是一款开关稳压器模块，旨在提供开关稳压器的所有优势（高效率、宽输入范围、精确的输出电压调节），同时降低量产成本。由于R-78E在输出电压为5V/1A时效率高达91%，因此无需散热片。紧凑的TO - 220兼容SIP3封装尺寸仅为11.6x8.5x10.4mm，节省了宝贵的电路板空间。
- 品牌名称
- Recom Power
- 商品型号
- R-78E5.0-1.0
- 商品编号
- C3033024
- 商品封装
- SIP-3
- 包装方式
- 管装
- 商品毛重
- 3.071429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 8V~28V | |
| 输出电压精度 | ±5% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 1A | |
| 转换效率 | 93% | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5mA | |
| 开关频率 | 330kHz | |
| 纹波噪声 | 120mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 11.6mm | |
| 宽度 | 8.5mm | |
| 高度 | 10.4mm |
商品概述
R-78E系列是一款开关稳压器模块，旨在提供开关稳压器的所有优势（高效率、宽输入范围、精确的输出电压调节），同时降低量产成本。由于R-78E在输出电压为5V/1A时效率高达91%，因此无需散热片。紧凑的TO - 220兼容SIP3封装尺寸仅为11.6x8.5x10.4mm，节省了宝贵的电路板空间。
商品特性
- 效率高达91%，无需散热片
- 引脚输出与LM78XX线性稳压器兼容
- 低外形尺寸（长x宽x高 = 11.6x8.5x10.4mm）
- 宽输入范围（7V - 28V）
- 短路保护
- 通过IEC/EN60950 - 1 + AM2认证
