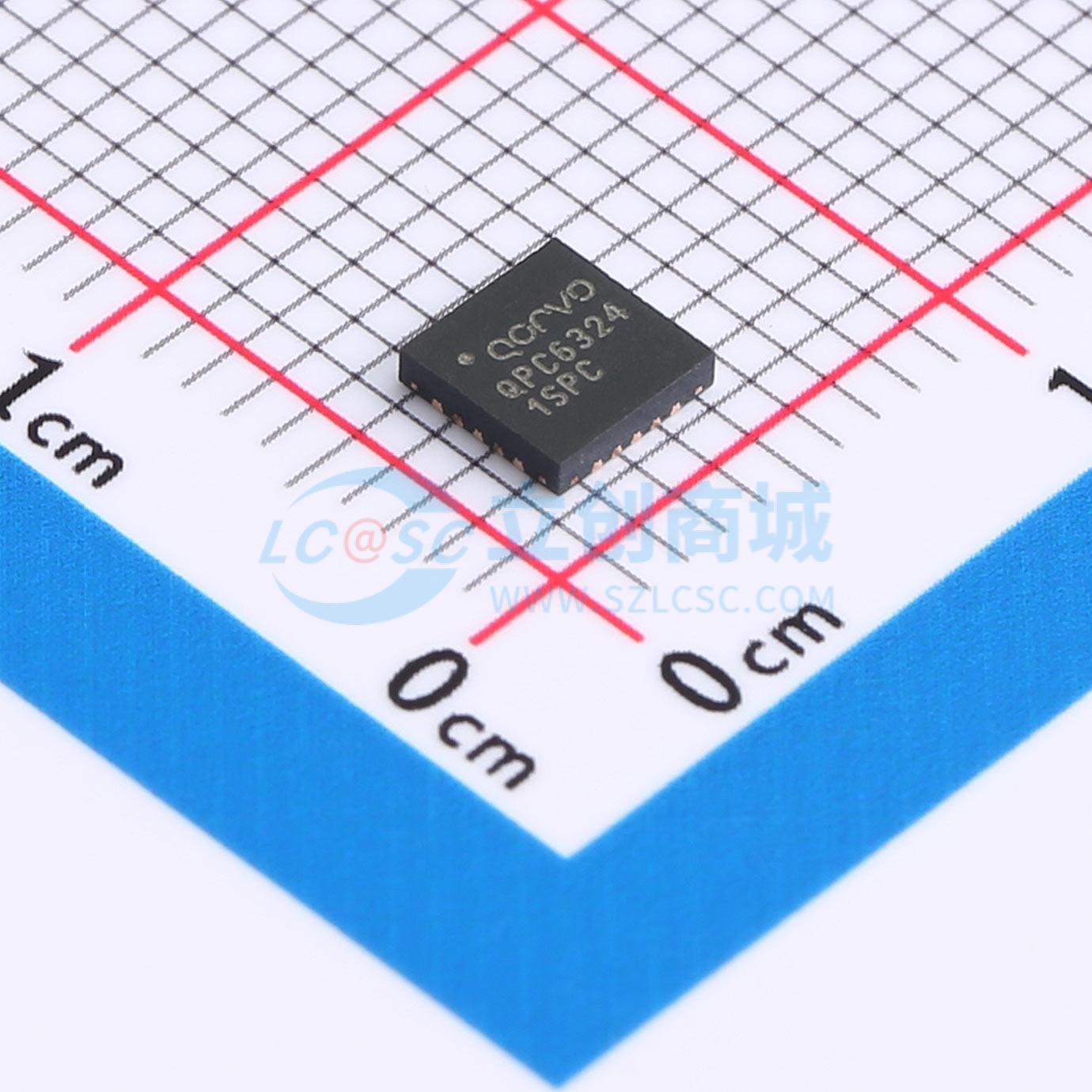

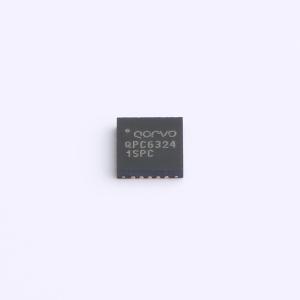

温馨提醒：图片仅供参考，商品以实物为准
QPC6324TR13
吸收式、高隔离度单刀双掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QPC6324是一款绝缘体上硅（SOI）单刀双掷（SPDT）开关，专为4G/5G无线基础设施应用及其他高性能通信系统而设计。它具备高隔离度、出色的线性度和功率处理能力。RF端口无需隔直电容。该设计为非反射式，在关断状态下，RFX端口端接至50 Ω。QPC6324与+1.8 V逻辑兼容。QPC6324采用符合RoHS标准的紧凑型4x4 mm QFN无引脚表面贴装封装。
- 品牌名称
- Qorvo
- 商品型号
- QPC6324TR13
- 商品编号
- C3031783
- 商品封装
- QFN-20
- 包装方式
- 编带
- 商品毛重
- 0.196667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF其它IC和模块 | |
| 功能 | SPDT | |
| 频率 | 5MHz~6GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+110℃ |
商品概述
QPC6324是一款绝缘体上硅（SOI）单刀双掷（SPDT）开关，专为4G/5G无线基础设施应用及其他高性能通信系统而设计。它具备高隔离度、出色的线性度和功率处理能力。RF端口无需隔直电容。该设计为非反射式，在关断状态下，RFX端口端接至50 Ω。QPC6324与+1.8 V逻辑兼容。 QPC6324采用符合RoHS标准的紧凑型4x4 mm QFN无引脚表面贴装封装。
商品特性
- 5 MHz至6000 MHz工作频率
- 非反射式（RFX端口）
- 全关断状态端接模式
- 除非RF线路上有电压，否则无需隔直电容
- 高隔离度：RFC - RFX：2 GHz时为63 dB；RFX - RFX：2 GHz时为63 dB
- 与+1.8 V逻辑兼容
应用领域
- 无线基础设施
- 宏基站或微微蜂窝基站
- 基于TDD的架构
