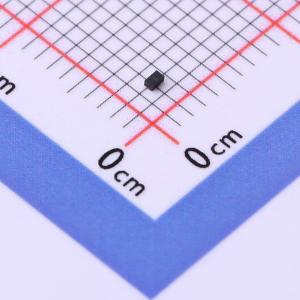

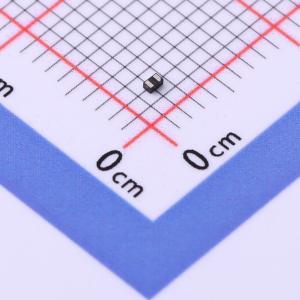

温馨提醒：图片仅供参考，商品以实物为准
ESDTU5V0A1
双向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，使这些元件非常适合在电路板空间有限的设计中用于静电放电保护。由于其尺寸小巧，适用于数码相机、手机、MP3 播放器和许多其他电路板空间有限的便携式应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- ESDTU5V0A1
- 商品编号
- C3031893
- 商品封装
- DFNWB1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，使这些元件非常适合在电路板空间有限的设计中用于静电放电保护。由于其尺寸小巧，适用于数码相机、手机、MP3 播放器和许多其他电路板空间有限的便携式应用。
商品特性
- 单线路双向静电放电保护
- 低电容：0.45pF
- 低反向钳位电压
- 反向关断电压：5V
- 人体模型 3 级（>16kV）静电放电等级
- 出色的封装：1.0mm × 0.6mm × 0.5mm
- 快速响应时间
- 符合 JESD22 - A114 - B 人体模型 3B 级静电放电等级
- 符合 IEC 61000 - 4 - 2 3 级静电放电保护标准
应用领域
- 计算机及外围设备
- 高速数据线
- 音频和视频设备
- 手机及配件
- 便携式电子设备
- USB 接口
- 其他电子设备
- 通信系统
