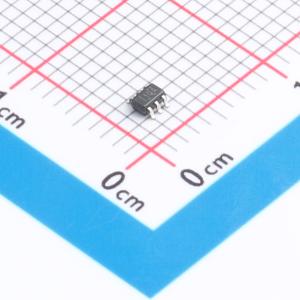

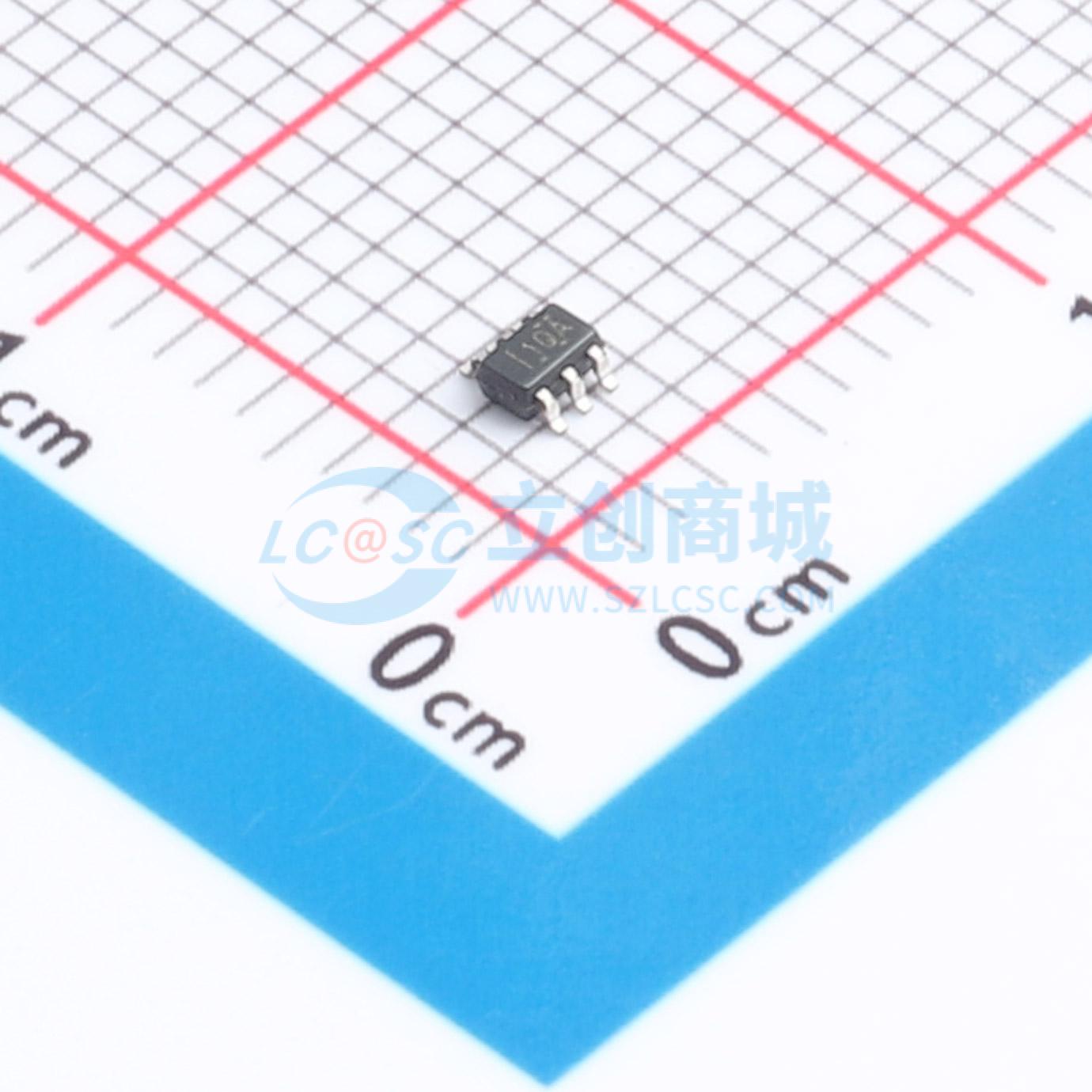

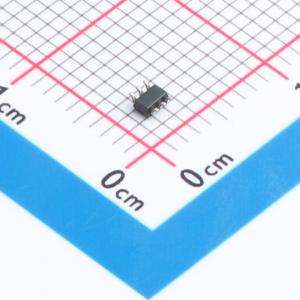

INA185A3QDCKRQ1
26V、350kHz双向高精密电流感应放大器
- 描述
- 电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 26V 范围内的共模电压中感测电流检测电阻器上的压降。集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA185A3QDCKRQ1
- 商品编号
- C33963449
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -200mV~26V | |
| 增益 | 100V/V | |
| 带宽(-3db) | 150kHz | |
| 输入偏置电流(Ib) | 75uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±28V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | 模拟输出接口；双向检测；输入滤波器；可编程输出基准电平 |
商品概述
INA185-Q1是一款共模电压可达26V的电流感应放大器，可同时用于低侧和高侧配置。这款经过特殊设计的电流感应放大器，能够在共模电压远高于器件供电电压的情况下，准确测量电流检测电阻两端产生的电压。可测量最高26V输入电压轨上的电流，器件可由低至2.7V的电源电压供电。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 温度等级1:工作温度范围-40℃ ≤ TA ≤ 125℃
- HBM ESD分类等级2
- CDM ESD分类等级C6
- 功能安全型器件，可提供用于功能安全系统设计的文档
- 输入共模范围:-0.2V 至 26V
- 高带宽:350kHz（A1器件）
- 输出压摆率:2V/µs
- 失调电压最大值:VCM=0V时为±55µV，VCM=12V（A4器件）时为±100µV
- 双向电流检测功能
- 最大增益误差（A1、A2、A3）:±0.2%
- 最大温漂:0.5µV/℃
- 提供多种增益选项:20V/V（A1器件）、50V/V（A2器件）、100V/V（A3器件）、200V/V（A4器件）
- 最大静态电流:260µA
- 支持检测感应电流的快速变化，可实现输出快速压摆
- 内部拓扑结构使得共模范围不受电源电压限制，只要电源电压VS保持在2.7V至5.5V的工作范围内即可
应用领域
- 车身控制模块
- 区域控制模块
- ADAS域控制器
- ADAS传感器诊断
