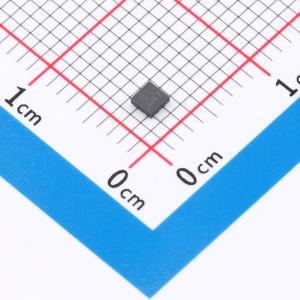

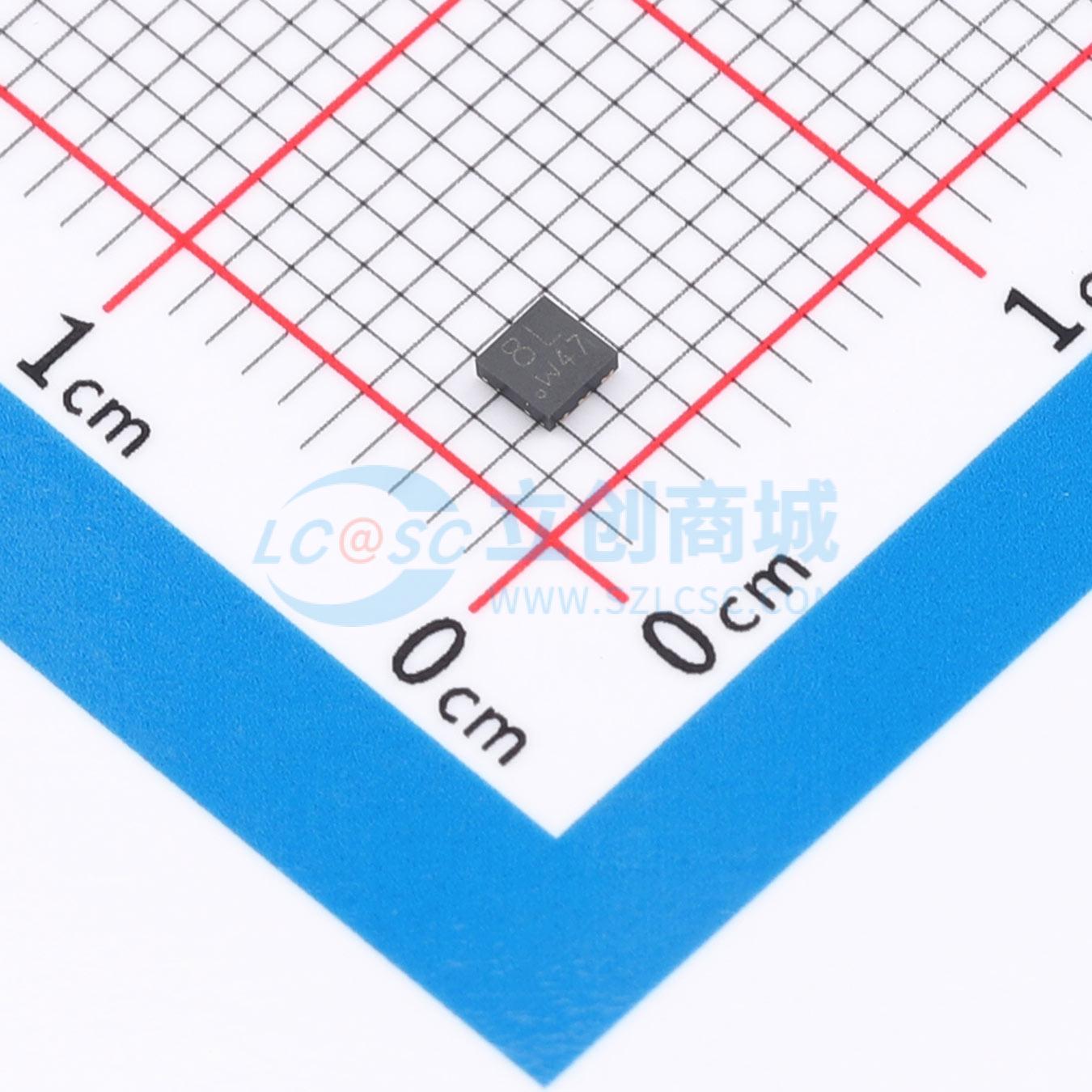

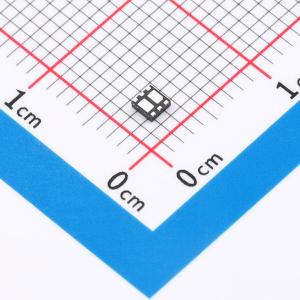

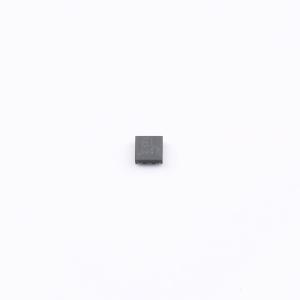

PMCPB5530XAX
N沟道+P沟道 20V 4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMCPB5530XAX
- 商品编号
- C33964106
- 商品封装
- HUSON-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.5A；3.6A | |
| 导通电阻(RDS(on)) | 26mΩ@4.5V；50mΩ@-4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 6.6nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 619pF | |
| 反向传输电容(Crss) | 53pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 60pF | |
| 栅极电压(Vgs) | ±10V |
商品概述
采用沟槽MOSFET技术,在小型无引脚DFN2020-6(SOT1118)表面贴装器件(SMD)塑料封装中集成的互补N/P沟道增强型场效应晶体管(FET)。
商品特性
- 低阈值电压
- 极快的开关速度
- 沟槽MOSFET技术
- 小型无引脚超薄SMD塑料封装:2 x 2 x 0.65 mm
- 外露漏极焊盘,导热性能出色
- 通过AEC-Q101认证
应用领域
-直流到直流转换-高速线路驱动器-高端/低端负载开关-开关电路
