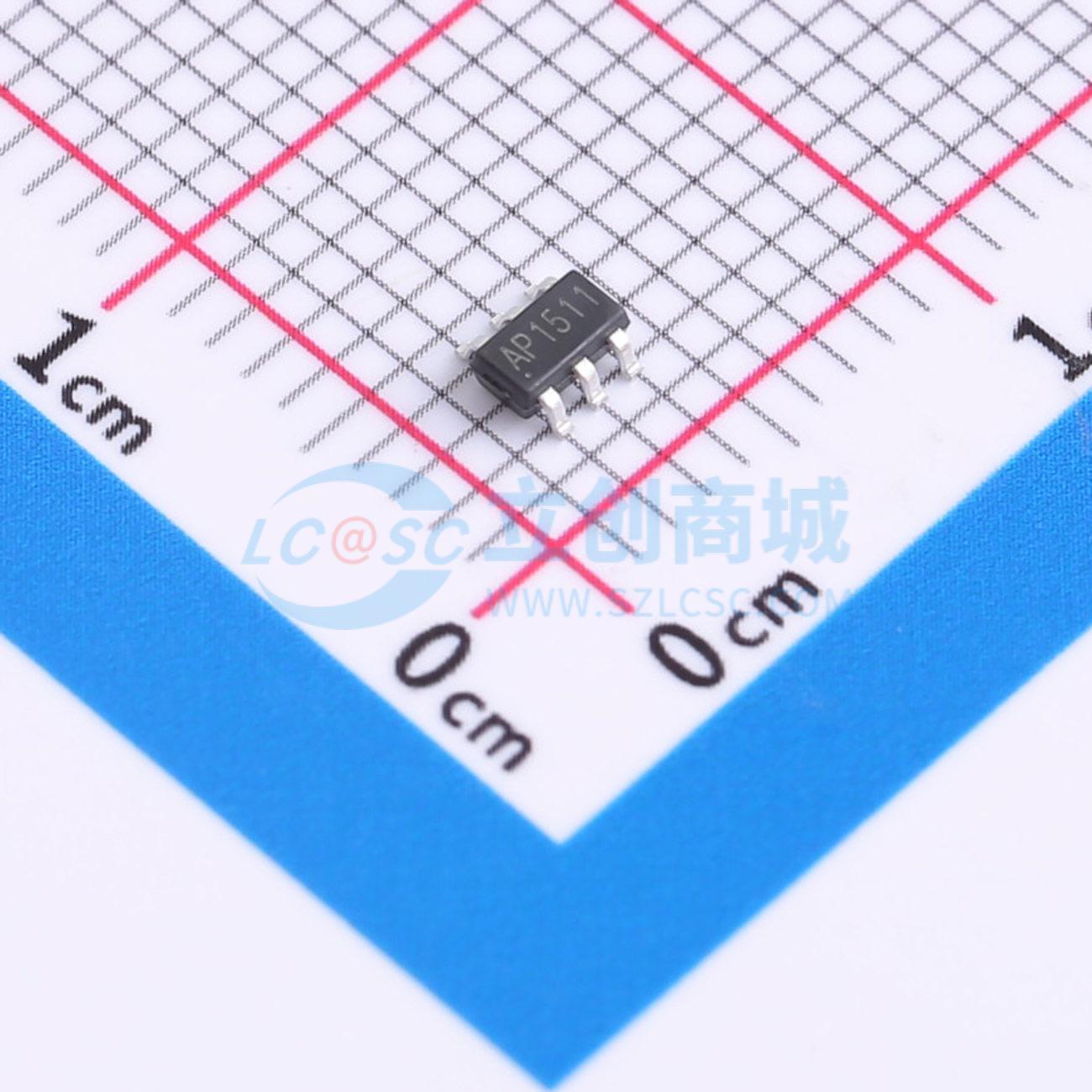

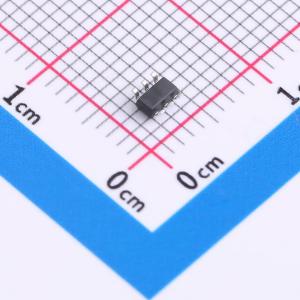

温馨提醒：图片仅供参考，商品以实物为准
AP1511B
AP1511B
- 描述
- AP1511B是一款专为IR-Cut Removable (ICR)设计的驱动IC，用来开关红外线滤光片。具有一个低饱和电压双向的H-bridge驱动电路，内建保护二极管疏通ICR，所产生的反馈电流，以及防止ESD的破坏。 双向H-bridge驱动电路其内阻比较小，ICR模块所需的电流决定于其线圈的阻抗。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- AP1511B
- 商品编号
- C33962541
- 商品封装
- SOT-26-6
- 包装方式
- 编带
- 商品毛重
- 0.042667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 14uA | |
| 工作温度 | -20℃~+60℃ |
商品概述
AP1511B是一款专为IR-Cut Removable (ICR)设计的驱动IC，用来开关红外线滤光片。具有一个低饱和电压双向的H-bridge驱动电路，内建保护二极管疏通ICR，所产生的反馈电流，以及防止ESD的破坏。
双向H-bridge驱动电路其内阻比较小，ICR模块所需的电流决定于其线圈的阻抗。以工作电源电压5V为例，当负载通过200mA电流时，AP1511B内的H-bridge驱动电路会产生0.85V的压降。
AP1511B以单线控制且提供单步操作(One-Shot)的功能。
商品特性
- 低待机电流：典型值10uA @VDD = 4.5V
- 输入电压范围：1.5V~5.5V
- 低饱和电压：0.85V @200mA，VDD = 5V
- 只需单一输入即可控制
- 封装形式：SOT26
应用领域
- IR-Cut Removable (ICR)专用驱动IC
