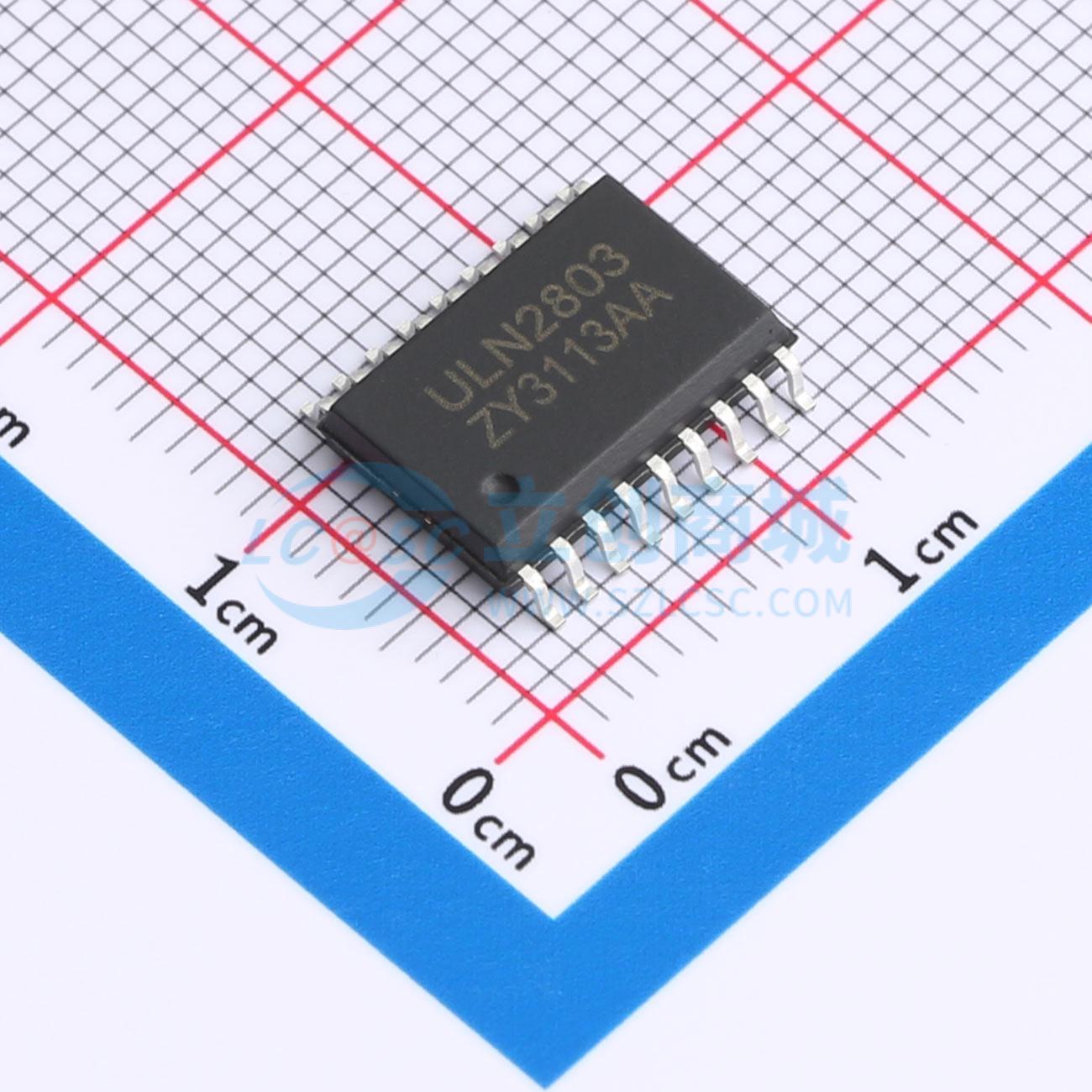

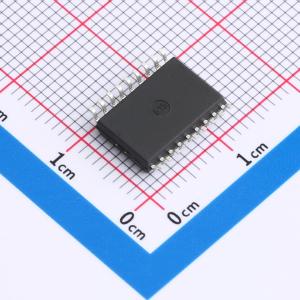

ULN2803A

单片集成低耐压大电流达林顿管阵列

描述: ULN2803 是单片集成低耐压、大电流达林顿管阵列，电路内部包含八个独立的达林顿管驱动单路。电路内部设计有钳位二极管，可用于驱动继电器、步进电机等电感性负载，将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。ULN2803 的每一路达林顿管串联一个 2.7K 的基极电阻，在 5V 的工作电压下可直接与 TTL/CMOS 电路连接，可直接处理标准逻辑缓冲器所处理的数据。
品牌名称: Slkor(萨科微)
商品型号: ULN2803A
商品编号: C33962542
商品封装: SOP-18
包装方式: 编带
商品毛重: 0.612克(g)

商品参数

商品概述

ULN2803 是单片集成低耐压、大电流达林顿管阵列，电路内部包含八个独立的达林顿管驱动单路。电路内部设计有钳位二极管，可用于驱动继电器、步进电机等电感性负载，将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。ULN2803 的每一路达林顿管串联一个 2.7K 的基极电阻，在 5V 的工作电压下可直接与 TTL/CMOS 电路连接，可直接处理标准逻辑缓冲器所处理的数据。

商品特性

宽输入耐压：0~30V, Ta = 25°C
输出关闭状态耐压：50V / Ta = 25°C
输出最大电流：500mA, Ta = 25°C
输入兼容 TTL/CMOS 逻辑信号

应用领域

继电器驱动
照明驱动
显示屏驱动(LED)
步进电机驱动
逻辑缓冲器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	八路
	集电极电流(Ic)	500mA
	工作温度	-40℃~+85℃
	集电极漏电流(Icex)	50uA

	属性	参数值
	输入电流(on)	0.7mA
	输入电流(off)	63uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	50uA
