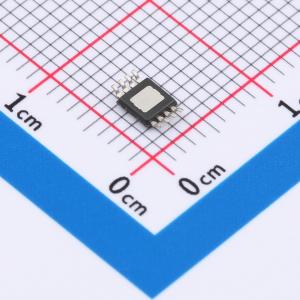

温馨提醒：图片仅供参考，商品以实物为准
NSL21611-Q1HMSR
具备热平衡功能的单通道450mA汽车级线性LED驱动器
- 描述
- 是一款单通道线性恒流 LED 驱动器，具有高达 450 mA 的电流能力。高达 40 V 的宽电源电压使其适合直接由汽车电池供电的应用。通过独特的热平衡设计，能够在输出通道和外部并联电阻之间实现自动功率平衡，有效解决散热限制问题。能够支持包括 LED 开路和对地短路检测在内的全面诊断功能。通过不同的故障总线连接，可实现“一故障全关”或“一故障其余保持开启”。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSL21611-Q1HMSR
- 商品编号
- C33959955
- 商品封装
- HMSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.279088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~40V | |
| 通道数 | 1 | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
NSL21610/1是一款汽车级单通道线性恒流LED驱动器，电流能力高达450 mA。高达40 V的宽电源电压使NSL21610/1非常适合汽车电池直接供电的应用。 对于线性恒流LED驱动器而言，散热限制是一个常见问题，会使其无法适用于大电流条件。通过采用独特的热平衡设计，NSL21610能够通过输出通道和外部分流电阻之间的自动功率平衡环路来提高输出电流能力。大部分功率通过外部分流电阻传导，而非器件本身，从而有效解决散热限制问题。 NSL21610/1能够支持全面诊断，包括LED开路和接地短路检测。通过不同的故障总线连接，NSL21610/1可以实现“一故障全关闭”或“一故障其余保持开启”。
商品特性
- 符合AEC Q - 100一级标准：环境温度范围为 - 40 ℃至125 ℃
- 5 V至40 V宽电源电压范围
- 单通道高精度恒流，支持PWM调光
- 器件与外部分流电阻之间自动热平衡（仅NSL21610）
- 高达450 mA电流能力（NSL21610）
- 高达300 mA电流能力（NSL21611）
- 低压差电压：100 mA时最大350 mV
- 使能控制引脚，用于低功耗操作时开启/关闭器件
- 符合RoHS和REACH标准
- 全面保护和诊断功能：
- 带自动恢复和可调使能阈值的LED开路检测
- 带自动恢复的LED接地短路检测
- 灵活的故障总线连接选项：“一故障全关闭”和“一故障其余保持开启”
- 热关断
应用领域
- 汽车外部尾灯：位置灯、雾灯、刹车灯、尾灯
- 汽车其他外部照明：高位刹车灯、日间行车灯、转向灯、门把手灯、盲点检测指示灯
- 汽车内部照明：阅读灯、顶置控制台灯
- 通用LED驱动应用
