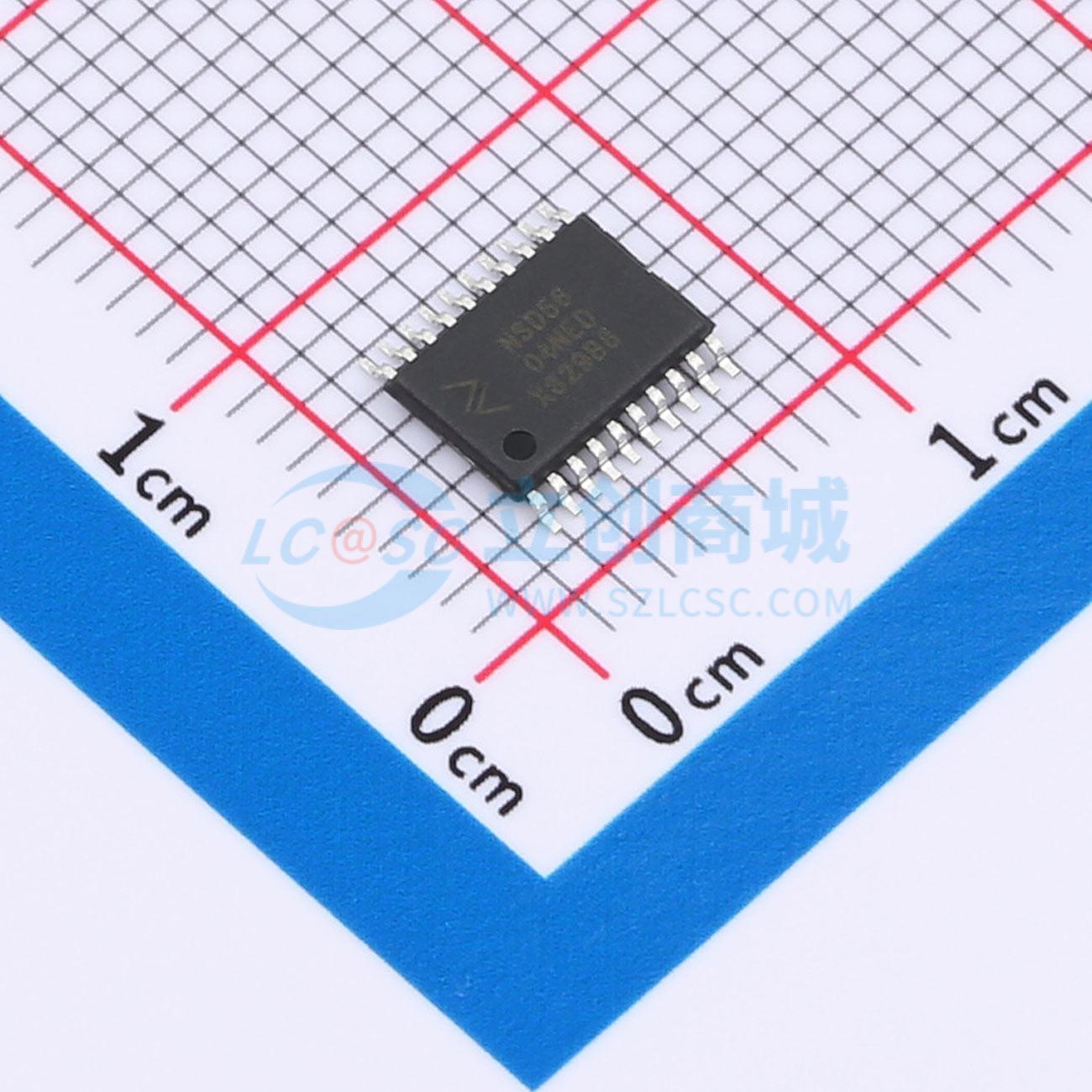

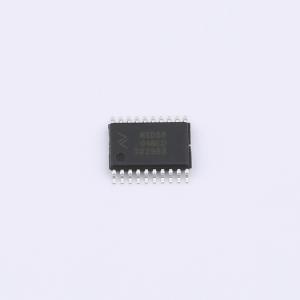

温馨提醒：图片仅供参考，商品以实物为准

NSD5604NE-DHTSTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSD5604E / NSD5604NE是一款4通道低侧驱动器，适用于工业应用，包括可编程逻辑控制、通用继电器或其他螺线管驱动器。该设备包括4x并行输入接口，可控制4x独立驱动输出，适用于电阻性、电感性或电容性负载。输出通道可并联以支持高电流负载并降低设备功耗。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSD5604NE-DHTSTR
商品编号: C33959956
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 1.061453克(g)

商品概述

NSD5604E / NSD5604NE是一款4通道低侧驱动器，适用于工业应用，包括可编程逻辑控制、通用继电器或其他螺线管驱动器。该设备包括4x并行输入接口，可控制4x独立驱动输出，适用于电阻性、电感性或电容性负载。输出通道可并联以支持高电流负载并降低设备功耗。低侧输出通过嵌入式温度传感器、可调节的负载电流限制和通过ILIM和COD引脚外部连接设置的切断定时功能，防止过温和短路。集成二极管可钳位感性负载关断期间产生的电压瞬变；结合不同的外部TVS连接拓扑，可实现慢速衰减或快速衰减关断。NSD5604E还具有一个额外的5V最大20mA LDO输出，用于板载数字隔离器或光电耦合器电源。NSD5604E和NSD5604NE均采用紧凑的20引脚、6.5mm x 6.4mm HTSSOP20封装，工作温度范围为 -40至125℃。

商品特性

4x低侧驱动器
- 单个PWM输入控制接口，最高200kHz
- 低侧驱动器输出可并联
- 高速上升时间和下降时间
集成有源钳位或集成续流二极管，用于感性负载快速关断时的外部Vz（钳位）路径
负载电流限制可通过外部电阻调节
短路保护切断定时延迟可通过外部电阻调节
集成LDO稳压器5V / 20mA输出（仅NSD5604E版本）
集成保护
- 过流/短路保护
- 通用热保护和每通道过温保护
- VM输入欠压保护
- 专用nFault指示引脚
RoHS& REACH合规
HTSSOP20，6.5mm X 6.4mm，带外露焊盘

应用领域

PLCs
通用继电器
螺线管驱动器
单极步进电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	通道数	4
	工作电压	8V~50V

	属性	参数值
	导通电阻	360mΩ
	工作温度	-40℃~+125℃
