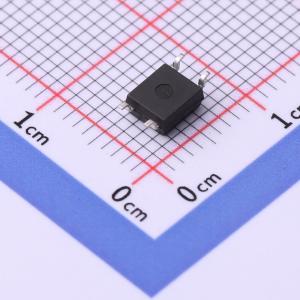

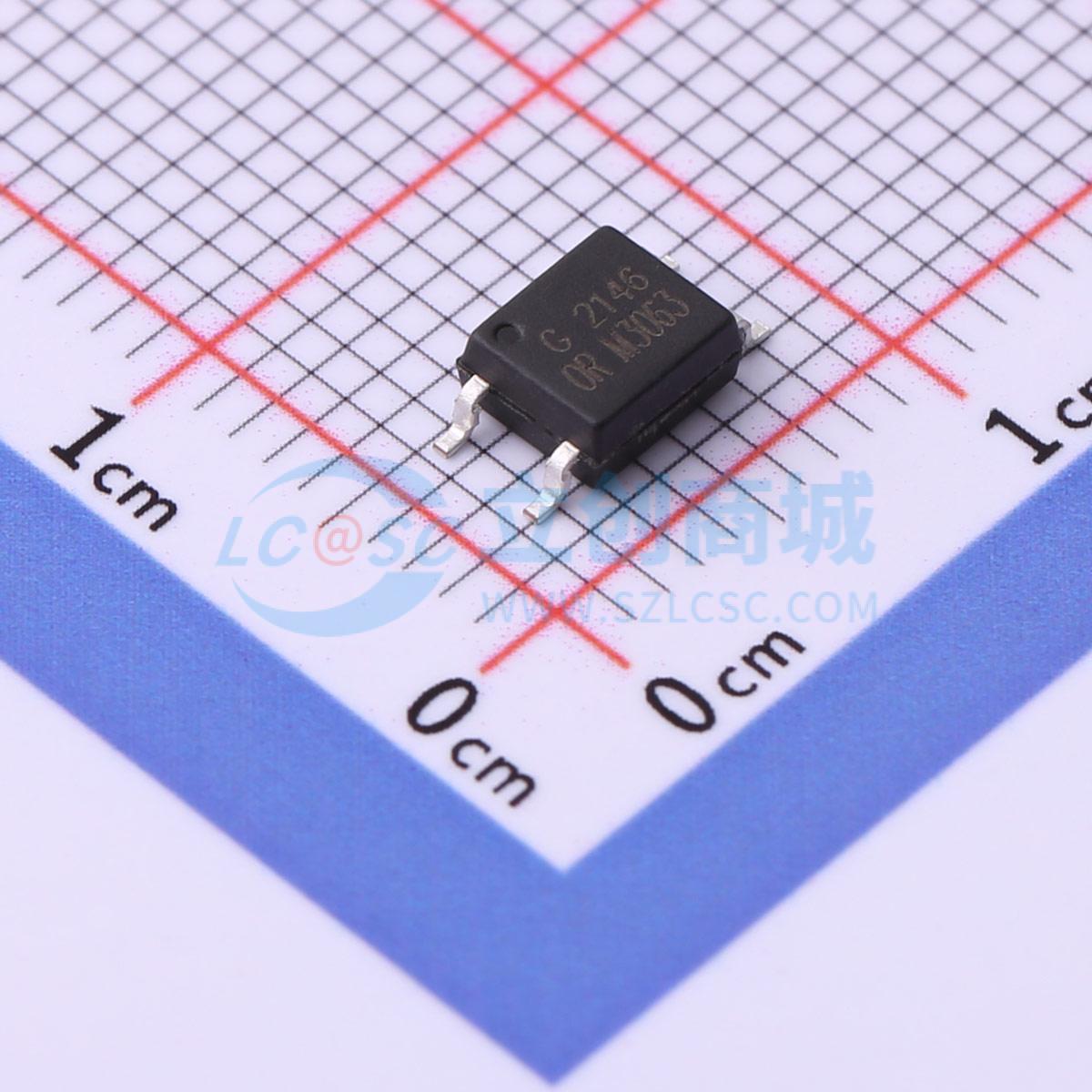

OR-M3063-TP-G
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-M3063-TP-G
- 商品编号
- C3031053
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 有无过零功能 | 有 | |
| 正向压降(Vf) | 1.2V | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 50mA | |
| 负载电压 | 600V | |
| 静态dv/dt | 1000V/us | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+110℃ |
商品概述
OR-M304X、OR-M306X、OR-M308X各由一个GaAs红外发光二极管与单片硅零电压交叉光电三极管光耦合组成。它们设计用于与分立功率三端双向可控硅在逻辑系统接口中配合使用，例如固态继电器、工业控制、电机、电磁阀和消费电器。
商品特性
(1) 输入与输出之间高隔离电压（Viso：3750 V rms） (2) 4引脚零交叉光耦合器可控硅驱动输出 (3) 高重复峰值关断状态电压VDRM：
- 304X：最大400V
- 306X：最大600V
- 308X：最大800V (4) 高关断状态电压上升率dv/dt：最小1000 V/μs (5) 卷带封装 (6) 工作温度 -40℃ 至 +110℃ (7) MSL等级Ⅰ
应用领域
- 交流电机驱动器
- 交流电机启动器
- 静态功率开关
- 照明控制
- 电磁阀/阀门控制
- 固态继电器
- 温度控制
