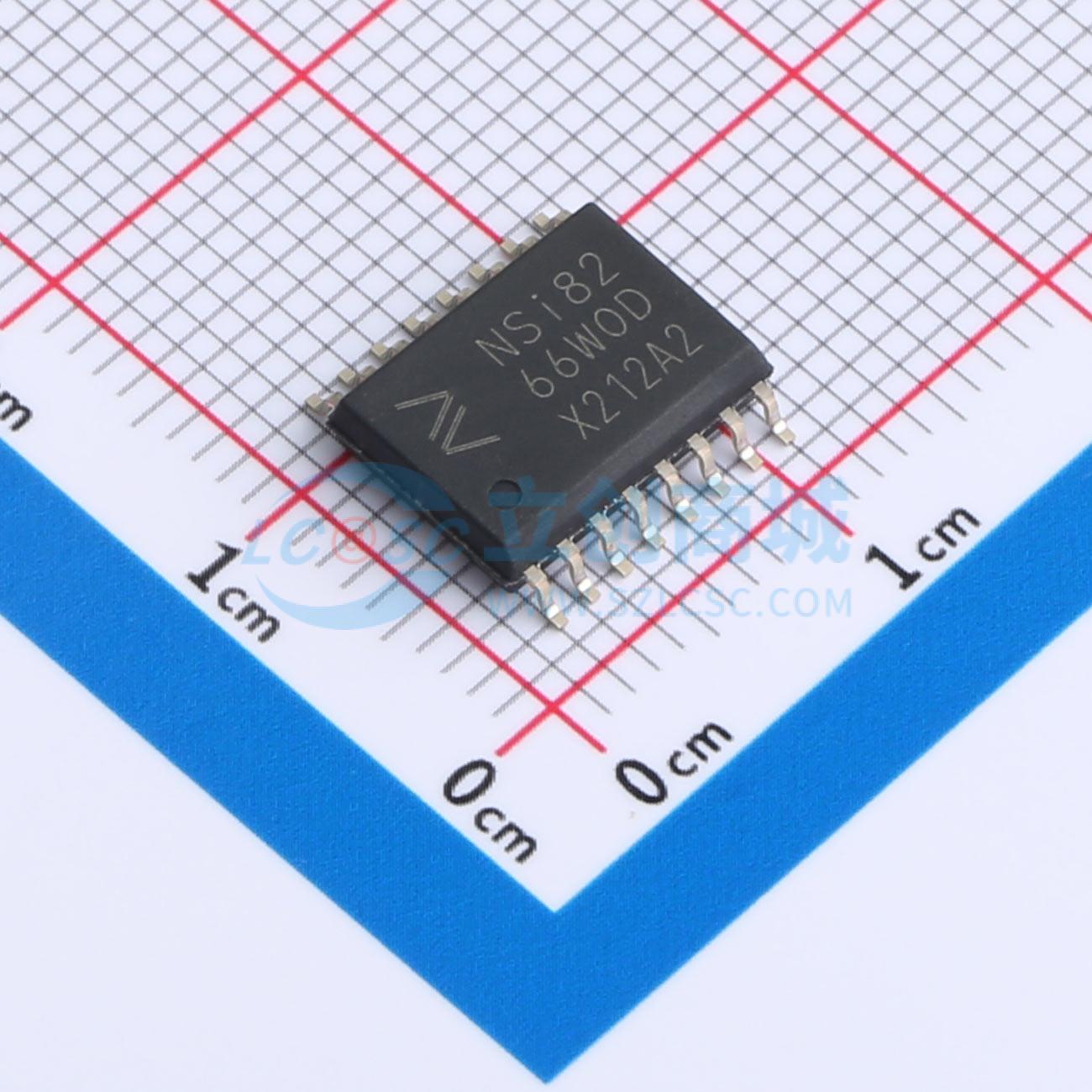

NSI8266W0-DSWR

高可靠性六通道IPM数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高可靠性的六通道数字隔离器，通过了 UL1577 安全认证，支持多种绝缘耐压（3kV、5kV），同时在低功耗下提供高电磁抗扰度和低辐射。数据速率高达 150Mbps，共模瞬态抗扰度（CMTI）高达 200kV/us。当输入电源丢失时，默认输出为低电平，以防止 IPM 在通电阶段切换。宽电源电压支持直接与大多数数字接口连接。高系统级 EMC 性能提高了使用的可靠性和稳定性。具有相邻通道互锁功能，可提供直通保护，消除 IPM 内部 IGBT 的短路风险，增强系统鲁棒性。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSI8266W0-DSWR
商品编号: C3029628
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 0.79克(g)

商品参数

商品概述

NSi8266是一款高可靠性的六通道数字隔离器。NSi8266器件通过了UL1577安全认证，支持多种绝缘耐压（3kV、5kV），同时在低功耗下提供高电磁抗扰度和低辐射。NSi8266的数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达200kV/μs。当输入电源丢失时，NSi8266的默认输出为低电平，以防止在上电阶段IPM开关动作。NSi8266宽电源电压支持直接与大多数数字接口连接。高系统级EMC性能提高了使用的可靠性和稳定性。 NSi8266相邻通道具有互锁功能，可提供直通保护，消除IPM内部IGBT的短路风险，增强系统鲁棒性。

商品特性

最高5000Vrms绝缘电压
数据速率：直流至150Mbps
电源电压：2.5V至5.5V
高CMTI：200kV/μs
芯片级ESD：HBM：±6kV
互锁功能
高系统级EMC性能：增强系统级ESD、EFT、浪涌抗扰度
默认输出低电平选项
隔离栅寿命：>60年
低功耗：1.5mA/通道（1Mbps）
低传播延迟：<15ns
工作温度：-40℃至125℃
符合RoHS标准的封装：SOP16(300mil)、SSOP16

应用领域

工业自动化系统
隔离SPI、RS232、RS485
通用多通道隔离
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	200kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	15ns
