温馨提醒：图片仅供参考，商品以实物为准

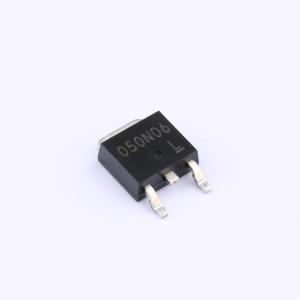

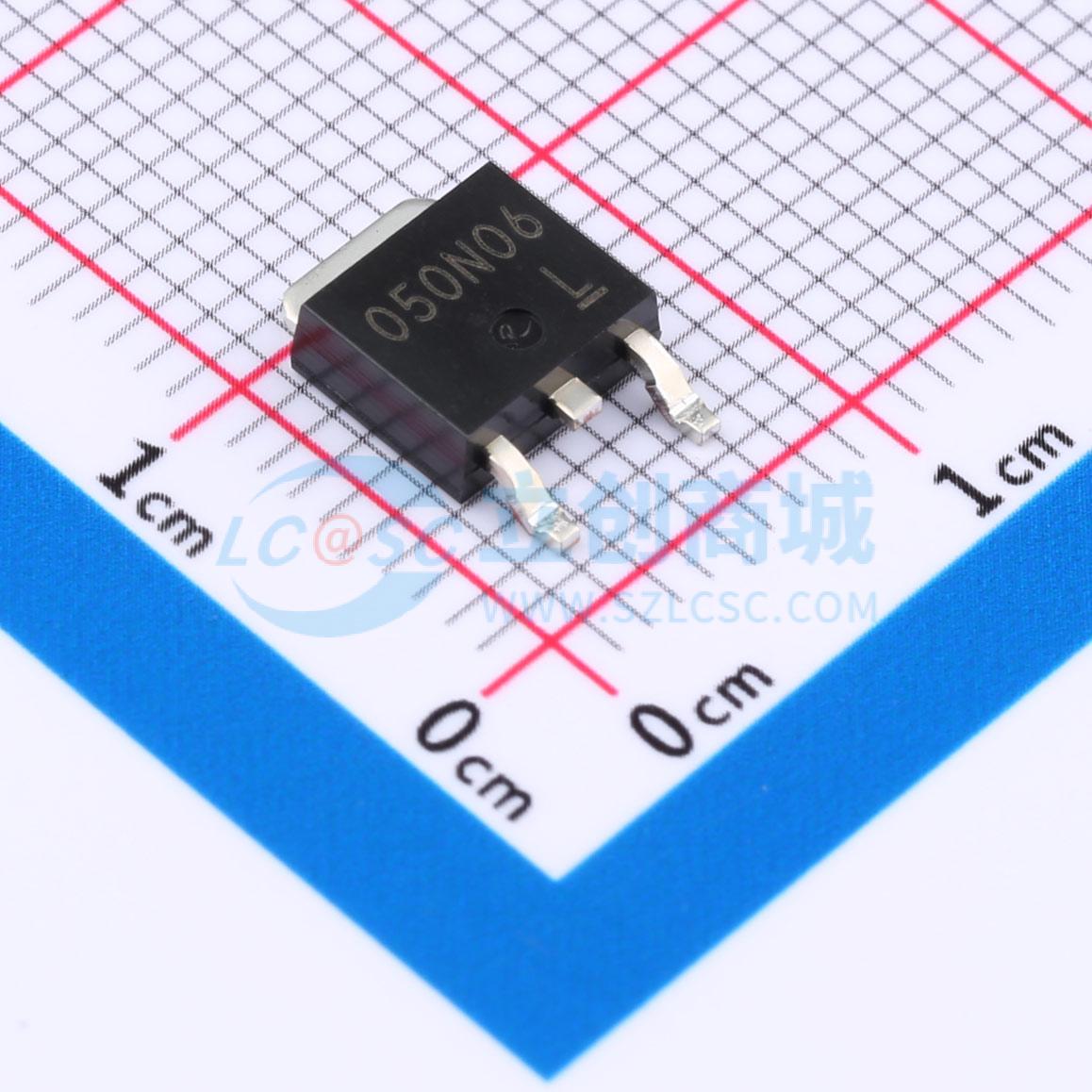

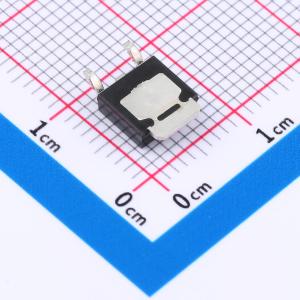

RSD050N06TL
1个N沟道 耐压:60V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低导通电阻。 快速开关速度。 驱动电路简单。 易于并联使用。应用：开关
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RSD050N06TL
- 商品编号
- C3029505
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.423克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 140mΩ@4.0V | |
| 耗散功率(Pd) | 15W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@1mA | |
| 栅极电荷量(Qg) | 8nC@10V | |
| 输入电容(Ciss) | 290pF@10V | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在VGS = -10V时，RDS(ON) ≤ 55 mΩ（典型值43 mΩ）
- 在VGS = -4.5V时，RDS(ON) ≤ 90 mΩ（典型值55 mΩ）
- SOP-8封装
应用领域
- PWM应用
- 负载开关
- 电源管理
