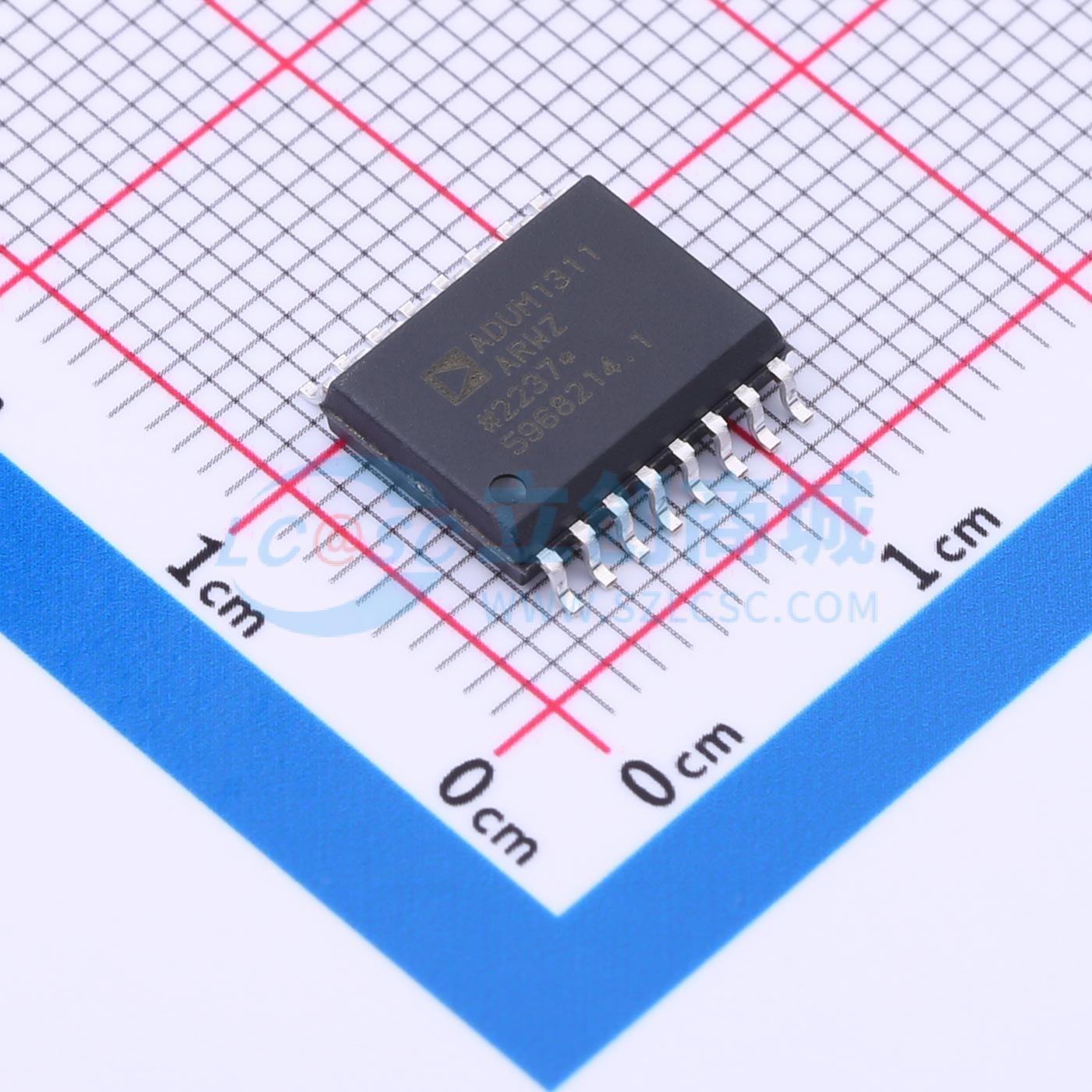

温馨提醒：图片仅供参考，商品以实物为准

ADUM1311ARWZ-RL

三通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3通道数字隔离器基于iCoupler技术，结合高速CMOS和单片空心变压器技术，提供优于光耦合器等替代方案的出色性能。避免使用LED和光电二极管，消除了与光耦合器相关的设计难题，无需外部驱动器和其他分立元件，功耗仅为光耦合器的十分之一到六分之一，还提供更高的通道密度和更多通道方向性选项。提供三种独立的隔离通道，具有多种通道配置和高达10 Mbps的数据速率，电源电压范围为2.7 V至5.5 V，可与低电压系统兼容，并实现隔离屏障上的电压转换功能。用户可通过简单的控制引脚预先确定无输入VDD1电源时的默认输出状态，具有专利刷新功能，可确保在无输入逻辑转换以及上电/掉电条件下的直流正确性。
品牌名称: ADI(亚德诺)
商品型号: ADUM1311ARWZ-RL
商品编号: C3029523
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.83克(g)

商品参数

商品概述

ADuM1310/ADuM1311是基于iCoupler技术的三通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备优于光耦合器等替代产品的出色性能。通过避免使用LED和光电二极管，iCoupler器件消除了与光耦合器相关的常见设计难题。iCoupler数字接口简单，性能稳定，消除了光耦合器常见的电流传输比不确定、最高工作温度和寿命影响等问题。这些iCoupler产品无需外部驱动器和其他分立元件。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一至六分之一。iCoupler还提供了更高的通道密度和更多的通道方向选择。 ADuM1310/ADuM1311隔离器以多种通道配置提供三个独立的隔离通道，数据速率高达10 Mbps。所有型号两侧的电源电压范围为2.7 V至5.5 V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。所有产品都允许用户通过一个简单的控制引脚预先确定在输入VDD1无电源时的默认输出状态。与其他光耦合器替代产品不同，ADuM1310/ADuM1311隔离器具有专利刷新功能，可确保在无输入逻辑转换以及上电/掉电期间的直流正确性。

商品特性

低功耗运行
5 V工作：在0 Mbps至2 Mbps时，每通道最大电流为1.7 mA；在2 Mbps至10 Mbps时，每通道最大电流为4.0 mA
3 V工作：在0 Mbps至2 Mbps时，每通道最大电流为1.0 mA；在2 Mbps至10 Mbps时，每通道最大电流为2.1 mA
双向通信
3 V/5 V电平转换
施密特触发器输入
高温运行：105℃
高达10 Mbps的数据速率（NRZ）
可编程默认输出状态
高共模瞬态抗扰度：>25 kV/μs
16引脚、符合RoHS标准的SOIC宽体封装
8.1 mm外部爬电距离
安全和法规认证：UL认证：根据UL 1577标准，1分钟3750 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884-10（VDE V 0884-10）：2006 - 12；V10RM = 560 V峰值工作电压

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
RS - 232/RS - 422/RS - 485收发器
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

8.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	-
	隔离电压(Vrms)	3750

	属性	参数值
	CMTI(kV/us)	35kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	2.7V~5.5V
	工作电压(VCCB)	2.7V~5.5V
	传播延迟(tpd)	50ns
