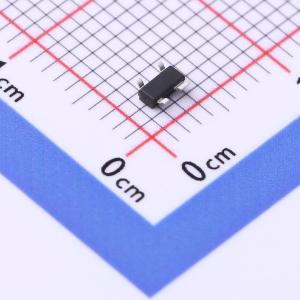

温馨提醒：图片仅供参考，商品以实物为准
SP0503BAHTG-MS
丝印503B 双向ESD 5V截止 峰值脉冲电流：10A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 丝印503B
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SP0503BAHTG-MS
- 商品编号
- C3029025
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 峰值脉冲功率达150W（脉冲宽度8/20μs）
- 采用微型SOT143封装
- 双向配置
- 采用固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（I/O至I/O典型值Cj=30pF）
- 为单条数据/电源线提供保护，符合以下标准：
- IEC 61000-4-2：接触放电±8kV，空气放电±15kV
- IEC 61000-4-4（EFT）：40A（脉冲5/50ns）
- IEC 61000-4-5（雷击）：10A（脉冲8/20μs）
应用领域
- USB 2.0
- 以太网
- 笔记本、台式机及服务器
- 视频线路保护
