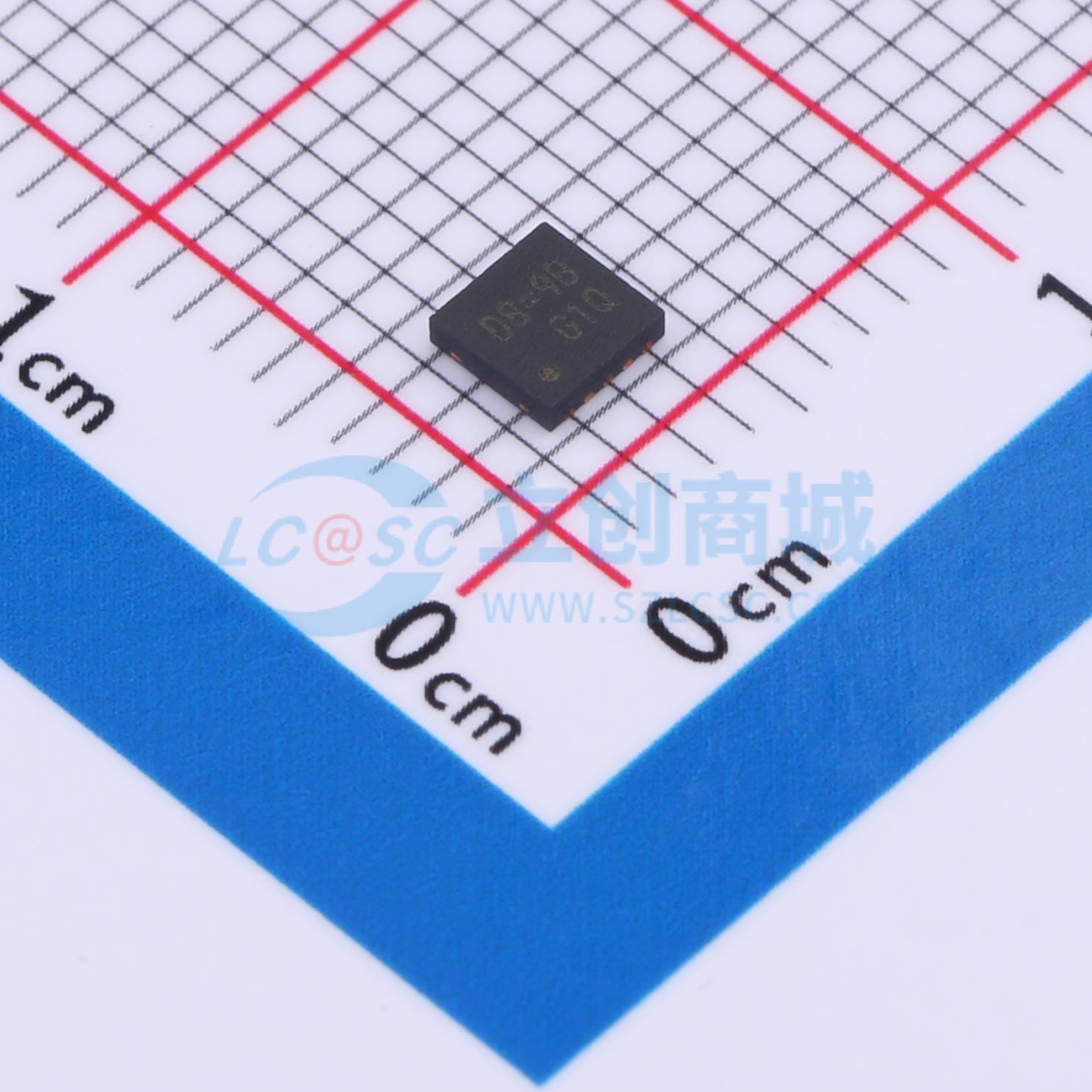

温馨提醒：图片仅供参考，商品以实物为准

RT9505GQW

线性单节锂离子电池充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9505是一款高度集成的低成本单节锂离子电池充电IC，非常适合便携式应用。RT9505可由交流适配器供电。当移除交流适配器时，RT9505进入睡眠模式
品牌名称: RICHTEK(立锜)
商品型号: RT9505GQW
商品编号: C3028964
商品封装: WDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

RT9505是一款高度集成的低成本单节锂离子电池充电IC，非常适合便携式应用。RT9505可由交流适配器供电。当移除交流适配器时，RT9505进入睡眠模式。 RT9505采用包含预充电模式、快速充电模式和恒压模式的控制算法，优化充电任务。当充电电流降至预设阈值以下时，充电任务终止。通过外部电阻，交流适配器充电电流可编程至最高1A。内部热反馈电路调节芯片温度，以在所有环境温度下优化充电速率。 RT9505的交流适配器最大额定电压为18V。其他特性包括欠压保护、交流适配器电源过压保护和电池温度监测。

商品特性

交流适配器最大额定电压18V
内部集成P沟道MOSFET
交流适配器电源正常状态指示
充电状态指示
欠压保护
过压保护
自动再充电功能
电池温度监测
小型10引脚WDFN封装
热反馈优化充电速率
符合RoHS标准且100%无铅

应用领域

数码相机
手机
个人数字助理（PDA）
MP3播放器
掌上电脑

数据手册PDF

放大查看下载PDF

优惠活动

3.9折起

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	1.2A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2uA
