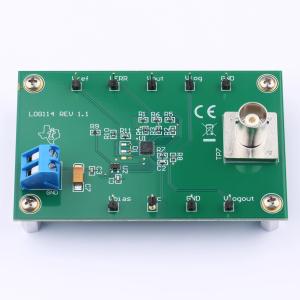

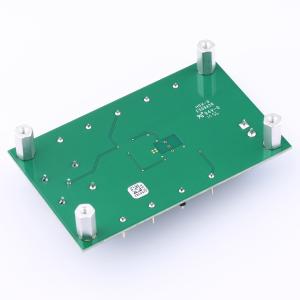

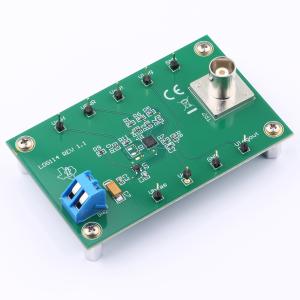

LOG114EVM

本用户指南介绍了LOG114EVM评估板的特性、操作和使用方法，说明了如何设置和配置板载硬件，介绍了评估模块（EVM）的多种使用方法，本文档还包含LOG114EVM的电气原理图、印刷电路板（PCB）布局图和物料清单。LOG114是一款单电源、高速、精密对数放大器，该器件可计算输入电流或电压相对于参考电流或电压的对数或对数比值。LOG114EVM是一款用于评估LOG114在多种配置下性能的现成可用平台，出厂经过宽范围输入电流测试，开箱即可使用，随附本快速入门用户指南。使用LOG114EVM需要5 V电源、输入源（如光电二极管或电阻）以及数字电压表或示波器。LOG114EVM已完全组装，设计为采用单路5 V电源工作，电路设计支持10 nA 至 10 mA的宽输入电流范围工作，输出电压缩放范围为1.15 V 至 2.75 V。LOG114EVM电路包含三个独立部分:精密电平转换器、信号路径和大电流线性校正部分。精密电平转换器用于实现LOG114的单电源工作，在LOG114EVM中，电平转换器电路从LOG114内部的2.5 V基准电压获得2 V偏置电压，该2 V电平偏移用于在单电源工作时保持LOG114内部节点偏置正常。电阻R9和R10组成分压网络，由OPA365放大器缓冲，OPA365输出固定2 V电压，不受电源电压或输入信号影响，C2用于给OPA365电源旁路。LOG114有两个输入I1和I2，输入I1用于接入输入信号（通常来自光电二极管），I2是固定电流参考信号，固定电流参考信号由LOG114内部的2.5 V基准电压和电平转换器输出的2 V电压生成，参考电流I_REF = (2.5 V - 2 V)/1 MΩ = 500 nA。输入电流必须流入I1。非光学应用中，输入电流也可来自电阻或其他多种源。为正常工作，LOG114的两个输入I1和I2都要求电流流入器件。LOG114放大器A3的输出为VLOGOUT，输出关系为VLOGOUT = 0.375 * log10(I2/I1) + 2 V。VLOGOUT输出随后经电阻R7和R8缩放，之后再与大电流线性校正部分的信号合并，信号合并由放大器A4和电阻R5、R6完成，电容C1用于给LOG114电源旁路。

• 单电源供电
• 高速
• 精密
• 可计算输入电流或电压相对于参考电流或电压的对数或对数比值
• LOG114EVM开箱即可使用，出厂完成性能测试
• LOG114EVM预完全组装，支持单路5 V电源工作
• 支持10 nA 至 10 mA宽范围输入电流
• 输出电压缩放范围为1.15 V 至 2.75 V
• 内置精密电平转换器、信号路径、大电流线性校正三个功能部分

• LOG114性能评估
