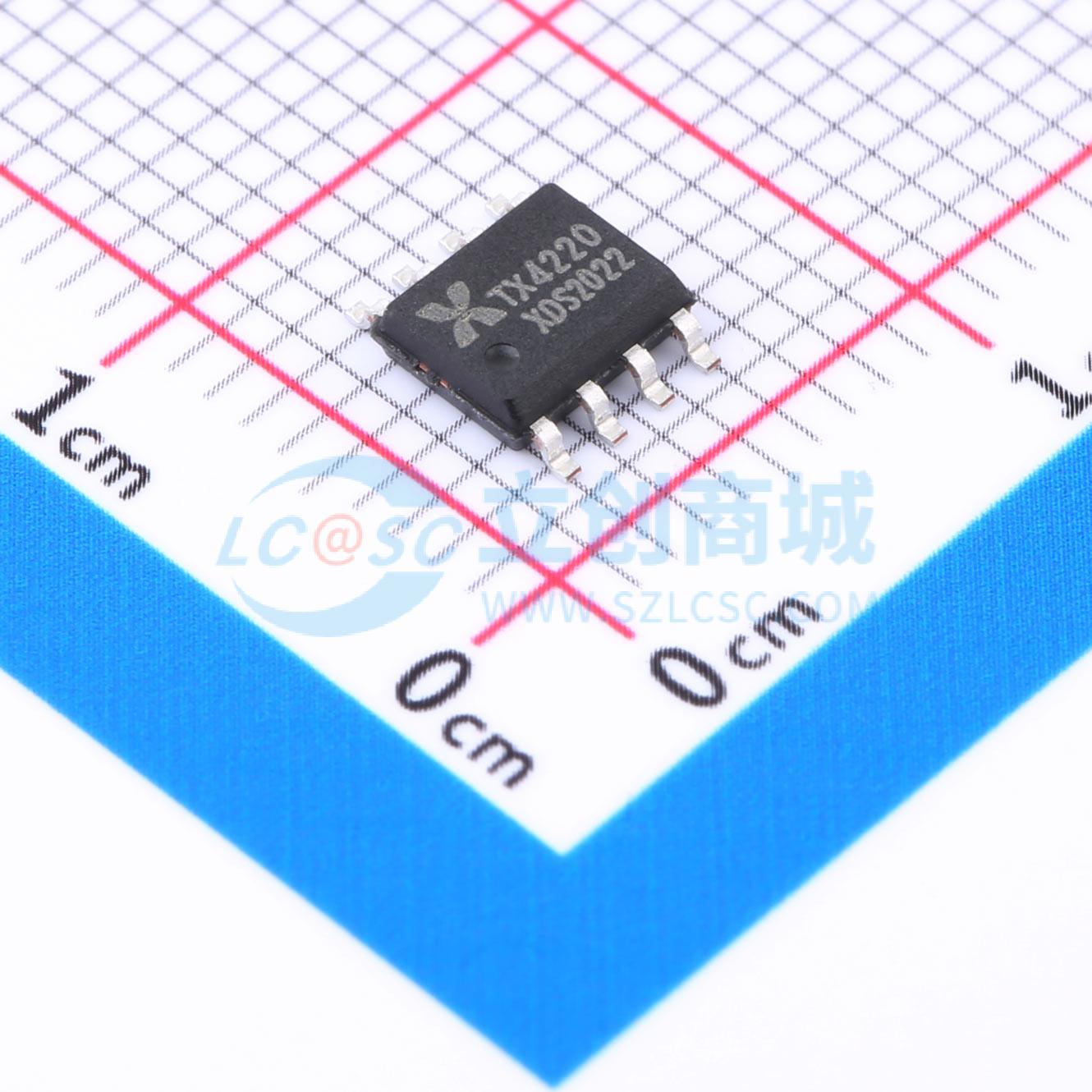

TX4220

内置100V/5A MOS升压/升降压型DC-DC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4220是一款专为升压、升降压开关电源设计的专用DC-DC,芯片内置100V/5A功率管。支持5-36V输入电压范围,固定工作频率,内置过流保护、过温保护、软启动等功能,适用于EPC/笔记本车载适配器、手持设备供电等场景。
品牌名称: XDS(芯鼎盛)
商品型号: TX4220
商品编号: C3025154
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.2克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

TX4220是一款专为升压、升降压开关电源设计的专用DC-DC，芯片内置100V/5A功率管。典型应用支持5 - 36V输入电压范围，输出电压小于100V。芯片采用固定频率的PWM控制方式并在轻载条件下自动降频提高转换效率。芯片内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保护以及EN脚关断功能。芯片工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工作频率。内部集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。

商品特性

采用ESOP8封装，散热片内置接SW脚
内置100V/5A功率管
宽输入电压范围：5V - 36V
高效率：可高达97%
固定工作频率，频率可外接电阻设置
EN脚关断功能
FB采样电压：1V
内置频率补偿
内置软启动
内置过温保护
内置限流功能

应用领域

EPC/笔记本车载适配器
升压、升降压转换
手持设备供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	5V~36V
	输出电压	-
	输出电流	-
	开关频率	120kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
