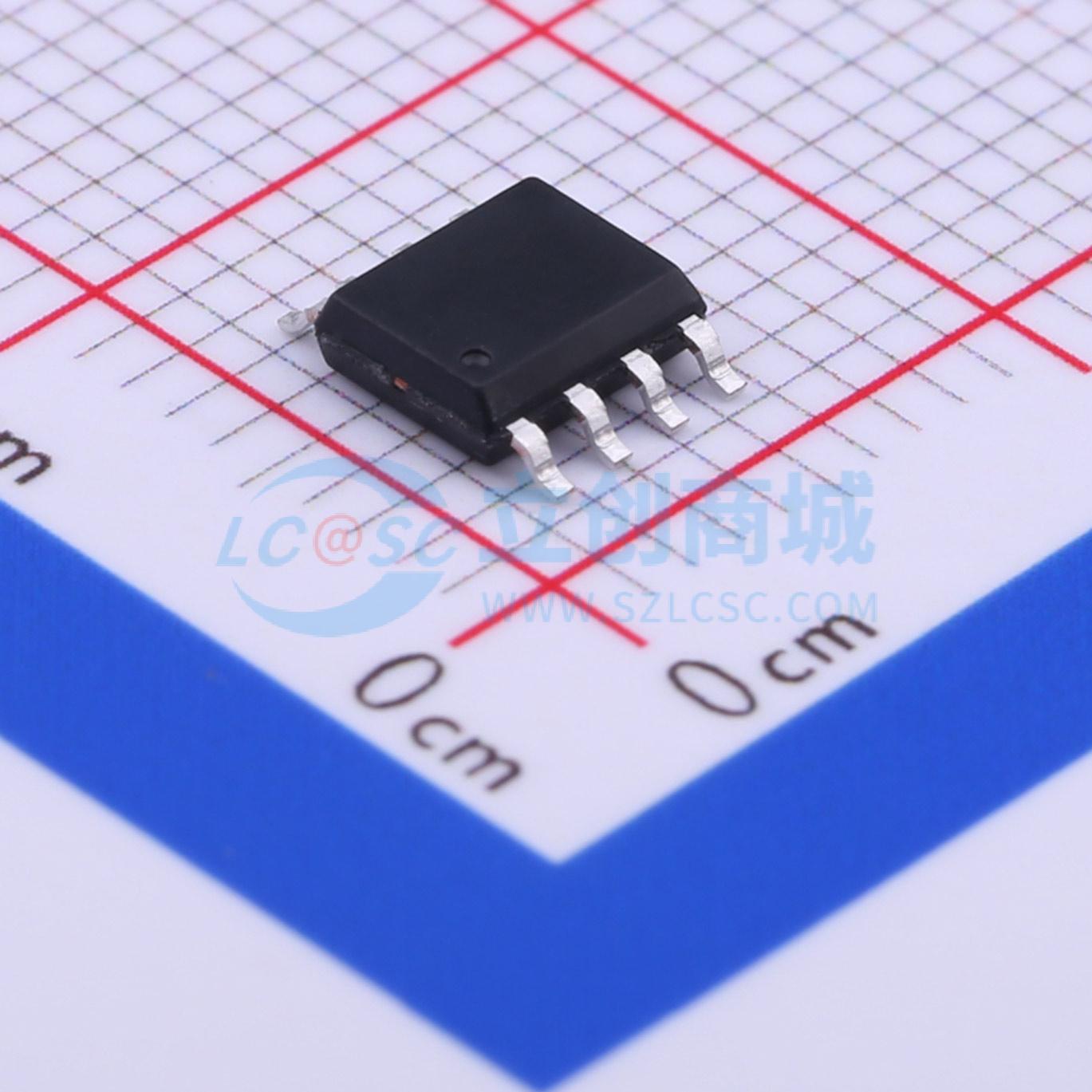

温馨提醒：图片仅供参考，商品以实物为准
TP1001B
快充协议IC
- 描述
- TP1001B是一款支持QC2.0快速充电协议的低成本接口控制芯片。集成了所有必要的功能，可以将QC2.0功能添加到AC/DC适配器、充电器和移动电源等其他开关电源设备中，以实现对支持QC2.0协议的受电设备的快速充电功能。
- 品牌名称
- TPOWER(天源)
- 商品型号
- TP1001B
- 商品编号
- C382134
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | USB-A | |
| 数据速率 | - | |
| 工作电压 | 4.3V~6.1V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 工作电流 | 25mA | |
| 静态电流 | - | |
| 功能特性 | 故障安全 |
商品概述
TP1001B 是一款支持 QC2.0 快速充电协议的低成本接口控制芯片。该芯片集成了所有必要功能，可将 QC2.0 功能添加到 AC/DC 适配器、充电器和移动电源等其他开关电源设备中，以实现对支持 QC2.0 协议的受电设备的快速充电。它支持 QC2.0 协议的整个输出电压范围，包括 A 类规范的 5V、9V、12V 和 B 类规范的 5V、9V、12V、20V。该芯片具有可选的 B 类规范输出电压抑制功能，可避免受电设备因开关电源输出电压过高而意外损坏。在启用输出电压调整前，芯片会自动检测连接的受电设备是否支持 QC2.0 协议；若不支持，则工作在 BC1.2 模式，保持默认的 5V 电压输出，以确保传统 5V 输入的 USB 受电设备安全。其内部集成了电源稳压器，支持 5V~20V 的宽范围开关电源输出电压为芯片供电。该芯片还具备多种保护功能以保证系统稳定可靠，包括可选的 B 类规范输出电压抑制、芯片引脚开路保护、相邻引脚短路保护和供电欠压保护等。
商品特性
- 支持 QC2.0 协议的整个输出电压范围：A 类规范为 5V、9V 和 12V；B 类规范为 5V、9V、12V 和 20V
- 兼容 USB 电池充电规范 1.2 版本，自动 USB DCP 短路 D+ 至 D-，默认 5V 输出模式
- 芯片超低工作电流，待机功耗低，在 5V 输出电压时功耗低于 1mW
- 支持 5V~20V 的宽芯片供电电压范围
- 具备可选的 B 类规范输出电压抑制功能
- 具备芯片引脚开路保护功能
- 具备芯片相邻引脚短路保护功能
- 具备芯片供电欠压保护功能
- 系统 BOM 成本低
- 采用 SOP8L 封装
应用领域
- AC/DC适配器
- 车载充电器
- 便携式充电器
- 移动电源
- 其他 USB 专用充电接口设备
